Paso 1: Cómo funciona

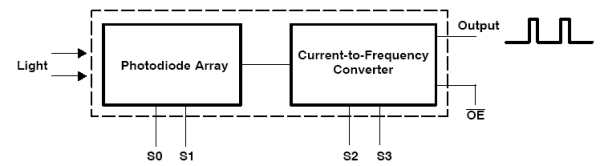

Observe la figura 1.
Sensibilidad
El TSL230R proporciona tres niveles de sensibilidad (además de un estado apagado) para dar cabida a la medición de casi cualquier intensidad de la luz. Esto se logra dividiendo el fotodiodo en secciones que pueden habilitarse o deshabilitarse para proporcionar la sensibilidad necesaria. La sensibilidad se establece mediante el establecimiento de los niveles adecuados en las patillas de control S0 y S1. Escala de frecuencia de salida
La frecuencia de salida puede variar de aproximadamente 1 Hz a más de 1 Mhz. Desde la salida de alta frecuencia es tan alta que algunos microcontroladores, como el BASIC Stamp, son incapaces de medir la frecuencia, disponen de dos clavijas de conexión (S2 y S3) el TSL230R como una configuración de divisor de frecuencia que permite medir la frecuencia de salida con microcontroladores más lento.

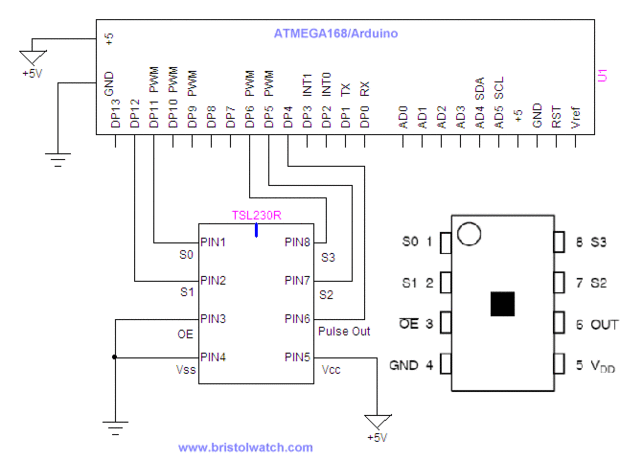

Observe Figura 2 conexión con Arduino:
Pin out en TSL230R:
1 S0 sensibilidad seleccione entrada
2 sensibilidad S1 seleccionar entrada
3 habilitar salida OE
4 GND tierra 0 V
5 VCC/VDD + 3 a + 5 VDC Voltaje de suministro
6 salida de escalado de frecuencia
7 escalamiento S2 seleccionar entrada
8 escala S3 seleccionar entrada
Ven código de Arduino y hoja de especificaciones TRS260R:
