La continuación muestra cómo diseñar, grabar y construir un escudo de PCB para conectar el MP3 al Arduino. Reemplaza los conmutadores analógicos con un 74HC244. Tablero de una sola capa con diseño de componentes de montaje superficial grande. Sólo 5 a través de orificios. Echa un vistazo.

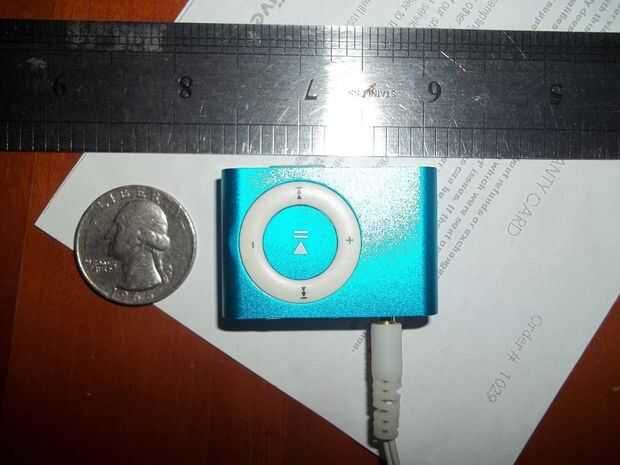

EBay abunda en ventas para los jugadores realmente baratos de "Clip" de MP3. Estos jugadores soporte MicroSD tarjetas de hasta 8G, disponen de un amplificador de auriculares, ha construido en control de volumen y el siguiente y anterior control para caminar a través de archivos MP3. Los jugadores de Clip tiene su propia batería y un mini puerto USB para intercambio de archivos y carga de batería con la tarjeta MicroSD. (Usted tiene que suministrar su propia tarjeta MicroSD). Y teniendo en cuenta el bajo precio, la calidad del sonido es bastante buena.
Por ejemplo:
http://www.eBay.com/ITM/ws/eBayISAPI.dll?ViewItem&item=330654403698&ssPageName=ADME:L:ou:US:1123
Mina por $5, ahora hasta $6,75 originalmente había comprado! Mejor comprar ahora unos...

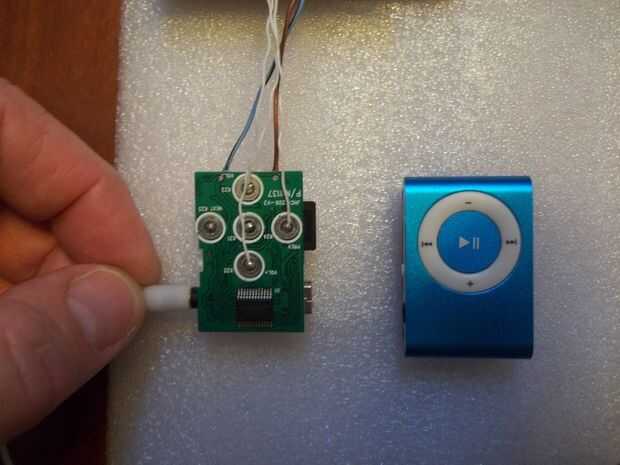

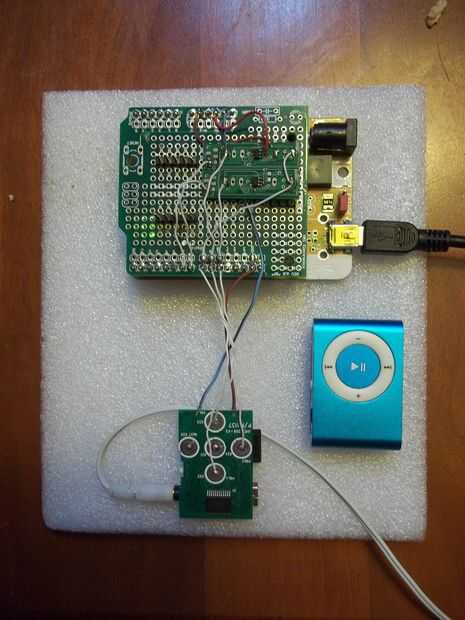

Si necesita agregar un poco de música o voz a su próximo proyecto de Arduino, este simple hack te llevará allí. Así que aquí está cómo funciona. Quitar las tripas a uno de estos reproductores de MP3 pequeños baratos, soldadura en un par de cables a la placa de circuito de MP3 y a continuación una dos una protoshield Arduino (Si utilizas un tamaño completo Arduino, mostraré el cableado a un Arduino Mini también.) El circuito también requiere dos conmutadores analógicos para controlar totalmente todos los botones del panel frontal. El código de Arduino para controlar el reproductor de MP3 es muy simple y se proporciona un ejemplo. Carga tus archivos de sonido en una tarjeta MicroSd y nombrarlas de manera que pueden ser ordenados en la forma que desee. Cuando termines, tu Arduino será capaz paso a y reproducir archivos de sonido específicos, ajustar el volumen hacia arriba o hacia abajo, pausa, etc..
Plan siguiente para arriba con un diseño de escudo en formato EagleCad. Pero para ahora, sus alambres y soldadura y programación un poco, así que Arduinites puede ponerse en marcha.
Y por supuesto, después de que escribí esto, encontré esto también:
Esperemos que todo lo que he dejado, usted puede encontrar en el anterior.
