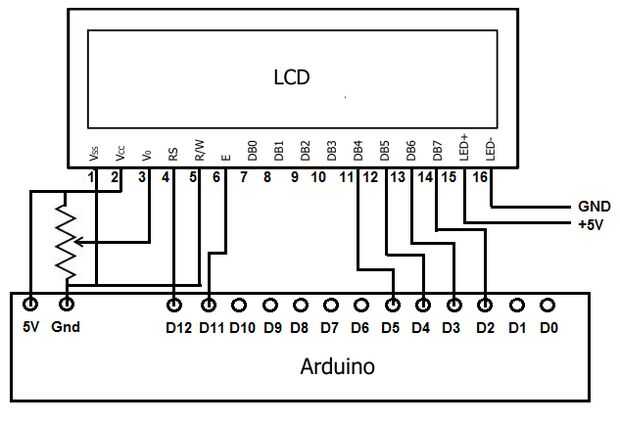

Paso 2: LCD-Pinout

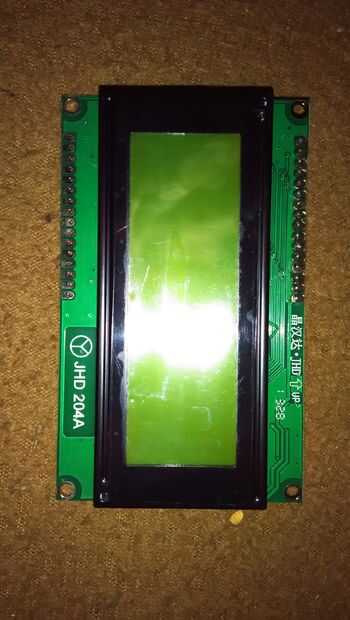

La pantalla LCD que estamos utilizando tiene 16 pines. Descripción de cada pin es el siguiente:
No perno símbolo Descripción nivel
1 VSS tierra de 0V
2 VDD alimentación de 5V para la lógica
3 tensión VO (Variable) para LCD
4 RS H/L H: datos, código de la instrucción L:
¿5 R/W H/L H: lectura (MPU? ¿Módulo) L: escribir (MPU? Módulo)
6 EH H -> señal de activar L Chip
7 datos de DB0 H/L línea de autobús
Línea de autobús 8 DB1 H/L datos
9 datos de DB2 H/L línea de autobús
Línea de autobús 10 DB3 H/L datos
Línea de autobús 11 DB4 H/L datos
12 DB5 H/L datos línea de autobús
Línea de autobús 13 DB6 H/L datos
Línea de autobús 14 DB7 H/L datos
15 UN LED 5V +
LED DE 0V DE 16 K-
