Interfaces 4 x 20 LCD con Arduino (3 / 5 paso)

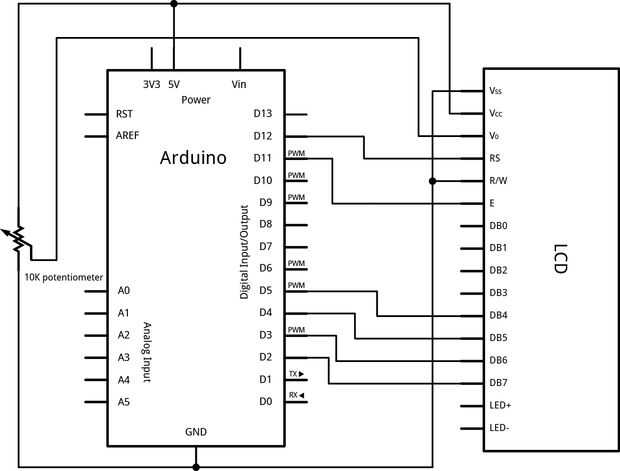

Paso 3: esquema

1. leer atentamente el esquema.

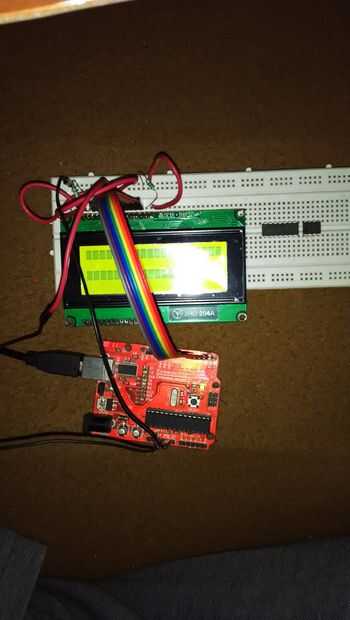

2. Coloque su LCD en el tablero de pan.

3. Haga las conexiones según el esquema.

4. en lugar del potenciómetro, puede utilizar una resistencia de 1 k y conectar Pin 3 de LCD a Vcc a través de la resistencia.

5. Compruebe si las conexiones están bien apretadas y correctamente.

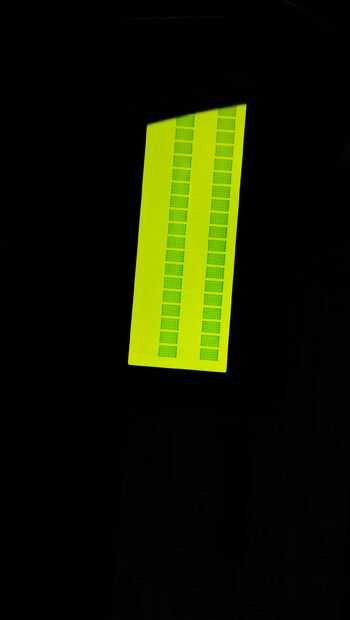

6. enciende tu Arduino a través de USB y compruebe si se enciende la pantalla LCD. En caso afirmativo, proceder.
