Interfaz ADC121C con Arduino nano(I2C) (4 / 5 paso)

Paso 4: programación

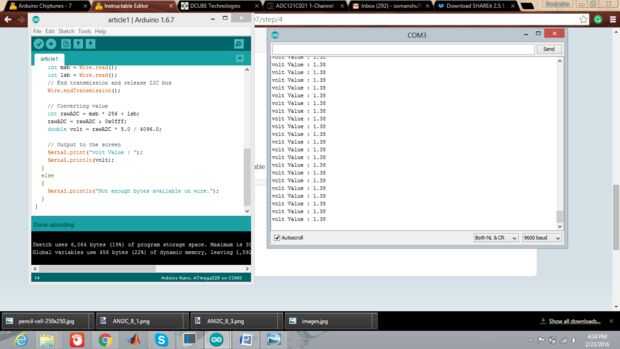

CÓDIGO DE ARDUINO:

#include
void setup() {}

Dirección I2C de la ADC121C021

#define ADC_ADDR 0 x 50

A Bus I2C como maestro

Wire.Begin();

Iniciar la comunicación serial y configurar baudios Serial.begin(9600); }

void loop()

{

La transmisión comienza con dada dispositivo I2C bus

Wire.beginTransmission(ADC_ADDR);

Llamar a registro de resultado de conversión, 0 x 00 Wire.write(0x00);

Delay(500);

Solicitud de 2 bytes

Wire.requestFrom (ADC_ADDR, 2);

Leer los bytes si están disponibles

if(Wire.Available() == 2)

{

int msb = Wire.read();

lsb de int = Wire.read();

Fin transmisión y lanzamiento bus I2C

Wire.endTransmission();

Conversión de valor

int rawADC = msb * 256 + lsb;

rawADC = rawADC & 0x0fff;

doble v = rawADC * 5.0 / 4096.0;

Salida a la pantalla

Serial.Print ("voltios valor:");

Serial.println(Volt);

}

otra cosa

{

Serial.println ("no hay suficientes bytes disponibles en alambre.");

}}
