Interfaz Arduino USB MIDI (7 / 10 paso)

Paso 7: Módulo completado

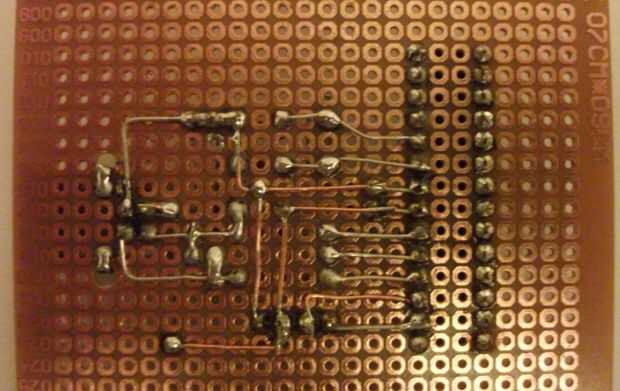

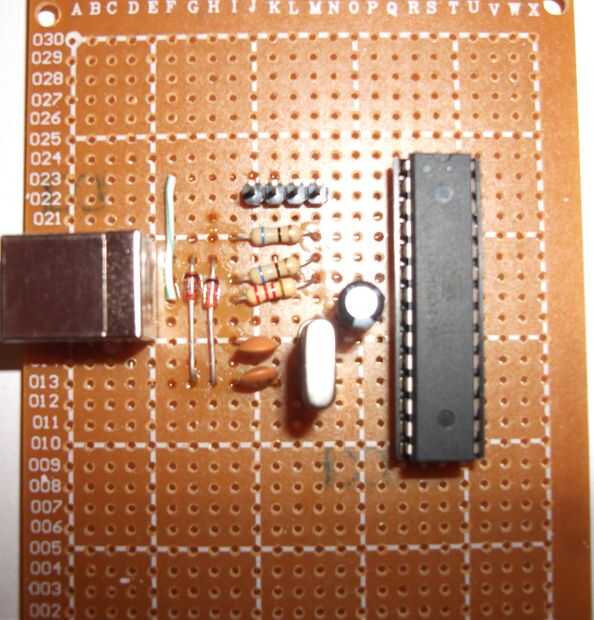

Módulo se termina después de instalar el conector de 4pins.

De izquierda a derecha:

  • Pin 1 - tierra
  • Pin 2 - Vdd
  • PIN 3 - Rx
  • Pin 4 - Tx

No he montado conector 5x2pin ISP porque ya tenía la posibilidad de escribir el firmware en un módulo hecho previamente.

Si usted no puede escribir el firmware fuera el proyecto tendrá que montar el connector(5x2pin) de la ISP y realice las conexiones según esquema.
