Paso 1: Construcción de casa modelo
No tengo la intención de este paso a ser prescriptivo. Soy bastante agradable cuando se trata de Artes y oficios, por lo que sólo te voy a mostrar cómo construí mi casa modelo. Usted querrá construir para asemejarse a su propia vivienda y reflejar las cosas que te importa. Montón de espacio para la creatividad aquí. Algunos de los componentes en este cuadro (como el transformador de corriente) se utilizará en pasos posteriores.

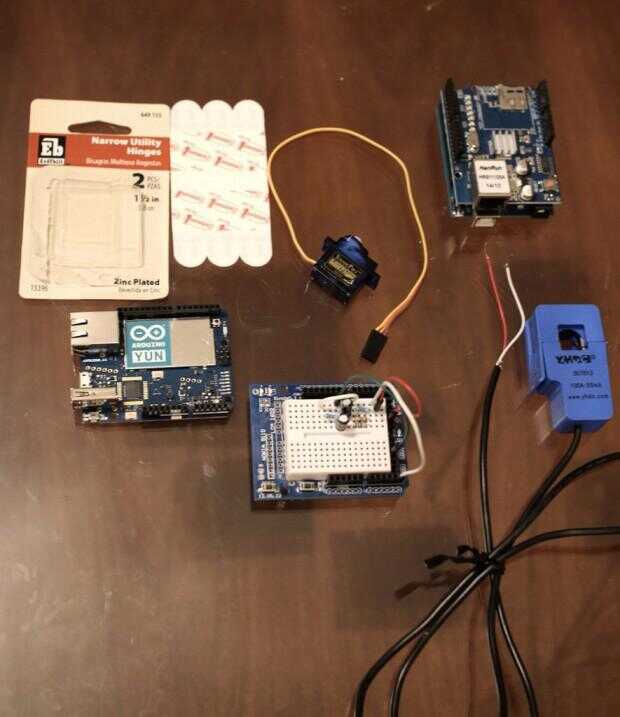

Componentes:
- (1) caja. Depende de lo grande y lo proporciones.
- (3) servo de Pro SG90 de torre
http://www.DX.com/p/towerpro-sg90-9g-mini-servo-w... - (2) bisagras pequeñas
http://www.homedepot.com/p/Stanley-National-hardw... - (algunos) Material adhesivo. Usé los adhesivos dobles del palillo de 3M ganchos.
- Arduino Yun o Arduino Uno con el shield Ethernet.
- Botones
http://www.RadioShack.com/mini-SPST-1-5-amp-Moment... - Cosas que poner alrededor de la casa

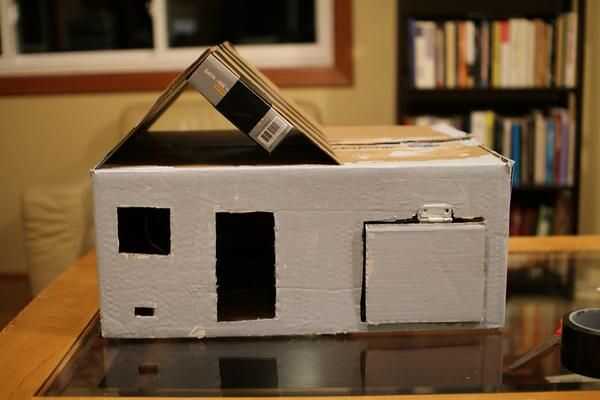

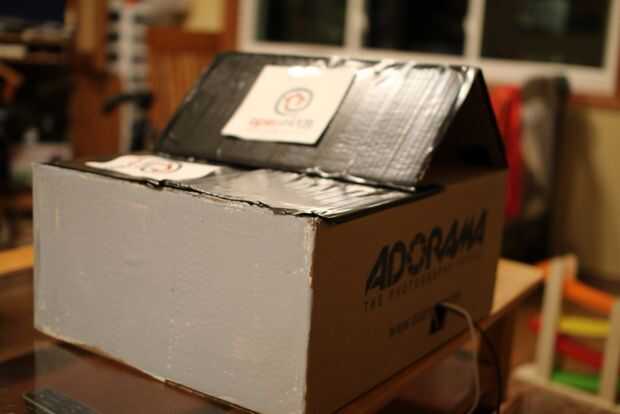

Techo

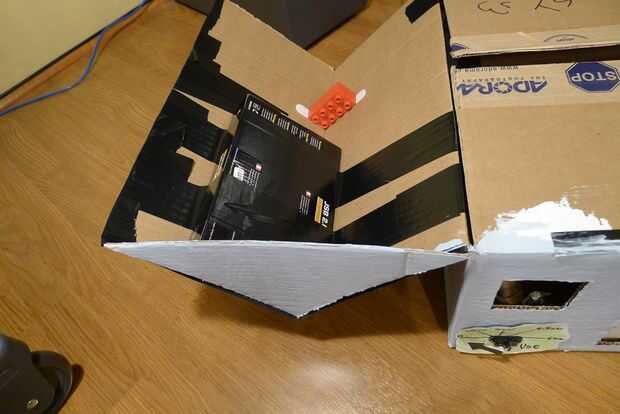

Cortó una de las aletas laterales de la caja y conectada a la otra aleta lateral (todavía sujeta) para formar un techo. Utiliza una pequeña caja para proporcionar una estructura para el ángulo recto y apoyó más adelante mejor con una pieza de Lego. Probablemente sólo puede usar lo que tengas alrededor de la casa para hacer este ángulo recto.

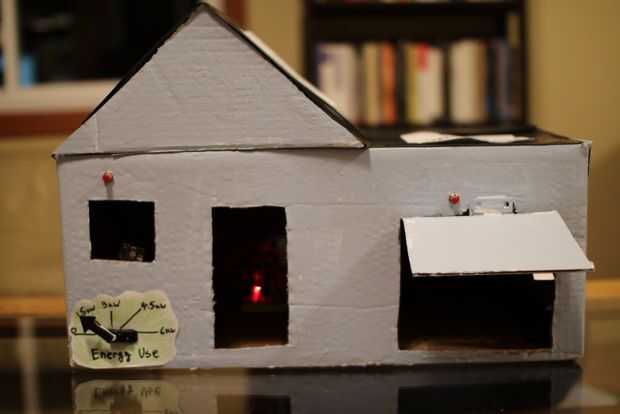

Puertas / ventanas

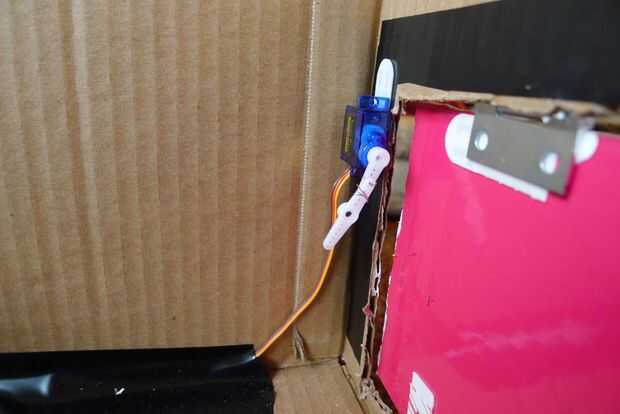

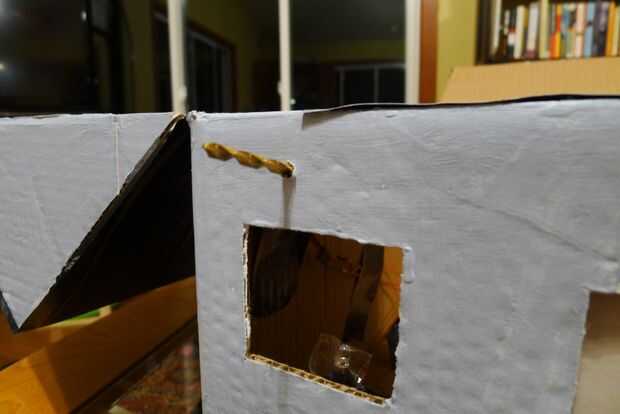

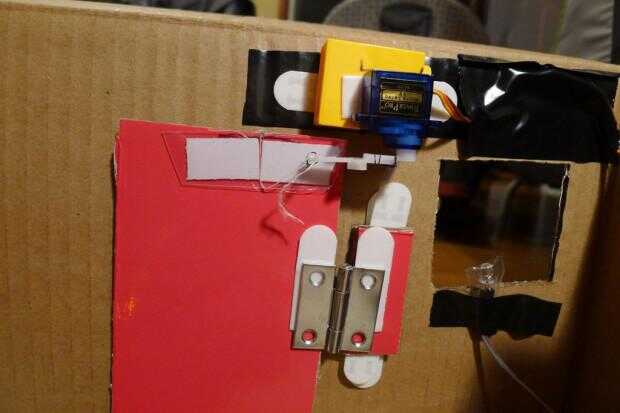

Corte los orificios para las puertas que desea mostrar. Fije una bisagra o dos en la puerta con cinta de doble palo y a la casa. Lo se, nada extravagante, así que siéntete libre de improvisar con lo que tienes alrededor de la casa. He usado adhesivos de espuma de doble cara de 3 M, la clase que viene con ganchos. También usé estas tiras adhesivas de espuma para montar los servos. La puerta del garaje, el brazo del servo motor mueve la puerta del garaje abierta y gravedad cierra la puerta del garaje. Para la puerta, necesitaba poner una cadena en la puerta con bisagras para que el brazo del servo puede abrir la puerta. La pieza de Lego amarillo que ves existe compensar el servo de la bisagra.

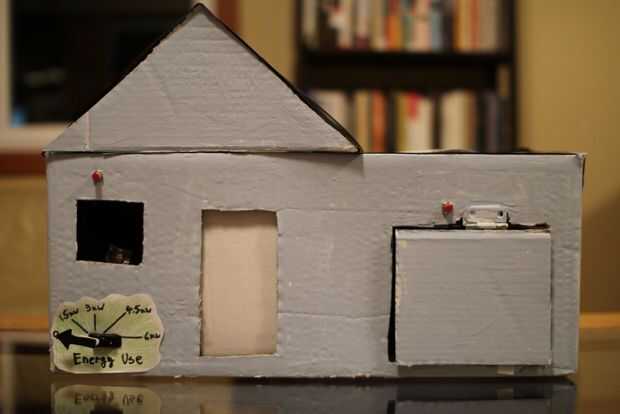

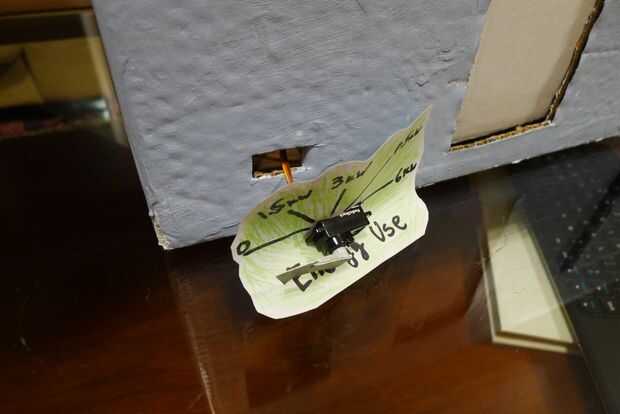

Metro de la energía
Nada de lujo. Sólo cortar una cosa buscando flecha y coloque el brazo del servo. Cortar un vago forma aspecto de arbusto y marca con una escala de kilovatios y la fricción Monte el motor servo en la caja con el arbusto entre.

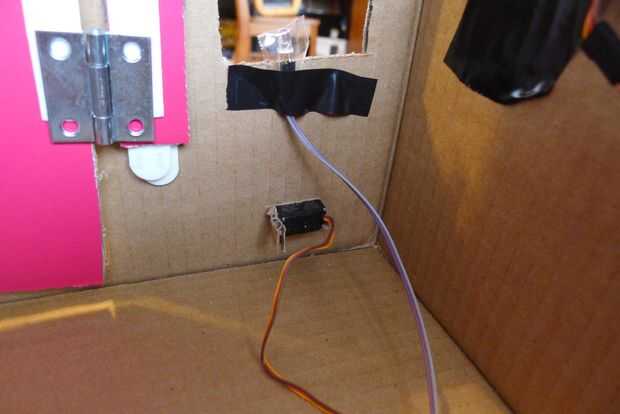

Sobre el servo de consumo de energía, había grabado un LED rojo.

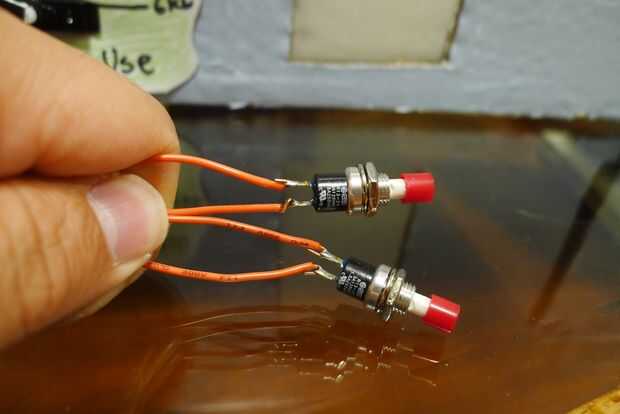

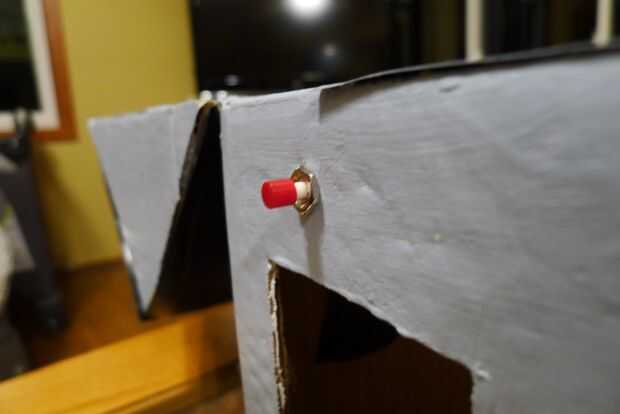

También tengo dos botones para controlar las luces y la puerta del garaje. Estos son botones momentáneos. Los botones son roscados con una tuerca en el exterior para mantenerlo contra la pared de la caja de cartón. En el otro lado están los contactos metálicos de los cables a soldar a.
