Interfaz de comunicación 1-wire (5 / 9 paso)

Paso 5: Paso 3. Otras partes de la parte superior de la soldadura

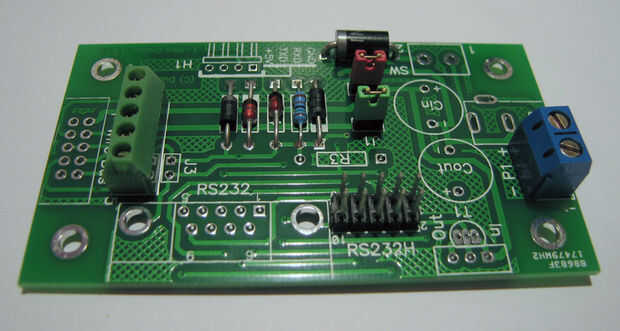

Soldadura primer encabezado de pines 2 x 5 (RS232H) luego 2 pin 100 mil con conector de tapa (J1 y J2).
Soldadura al borne de tornillo de 5 pin 3,5 mm (1-Wire autobús) y 2 perno tornillo terminal 200mil (P1).

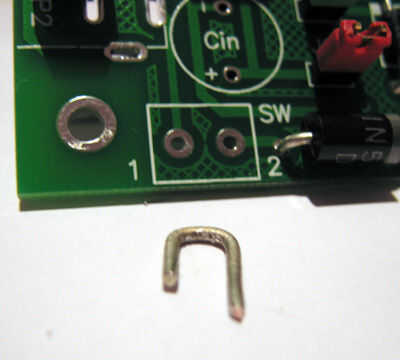

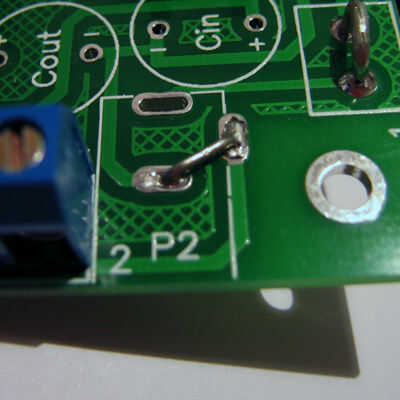

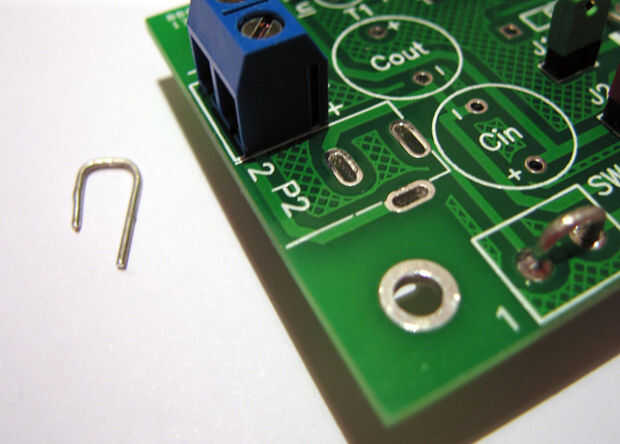

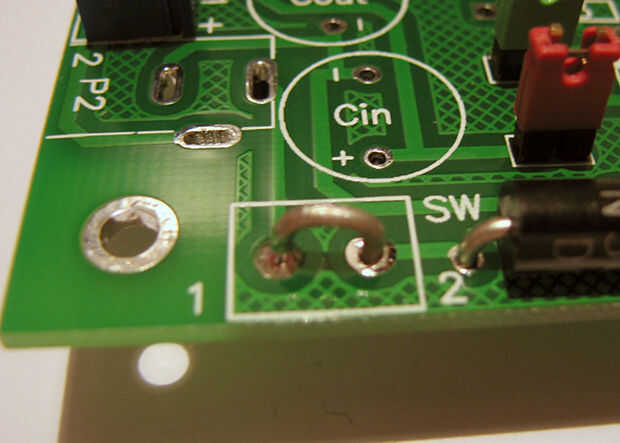

Finalmente en mi configuración necesito dos de acceso directo alambre de la soldadura. Primero en posición SW que es dedicar para interruptor (Si utilizas algún alambre de la soldadura de interruptor en ese lugar) y en segundo lugar uno en posición P2 (como fue demostrado en la imagen). Este atajo es necesario debido a poder suministro entrada terminal organización (más en la imagen).
