Interfaz de comunicación 1-wire (8 / 9 paso)

Paso 8: RS232 conexión cable con conector del tipo IDC

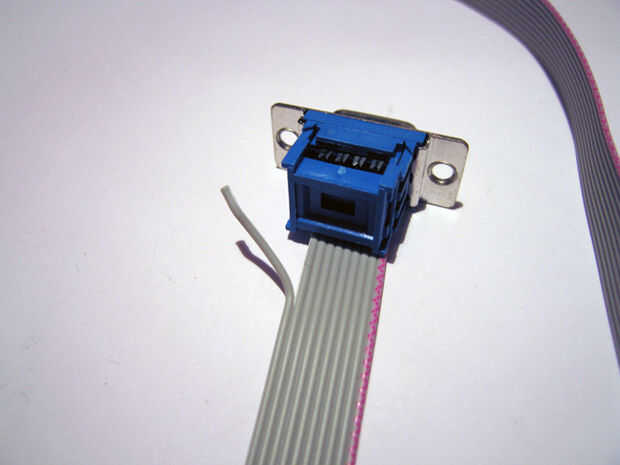

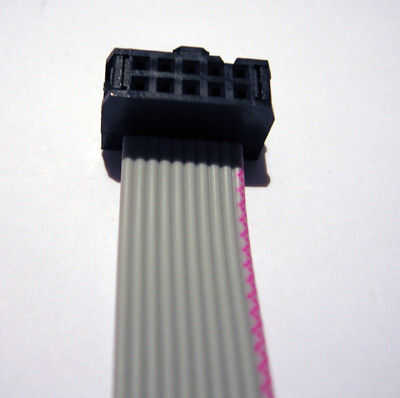

Alambre prensado 10 cable plano a IDC tipo 10 pines del conector como se muestra en la imagen. Por otro lado que utilizamos IDC tipo 9 pin D-sub hembra como se muestra en la segunda foto. Cortar alambre número 10 (usamos solo 9 cables) y alambre marcado (rojo en la foto) en primera posición y obstaculizarlo.

Información adicional: en algunas series de PCB 10 pines no tienen el orden correcto de los cables para conector D-sub de 9 pines (orden directa one2one) y seguir reorganización de cables es necesario 1,6,2,7,3,8,4,9,5. Cuando tenes el PCB que está claramente marcada
