Paso 1: Realizar la conexión

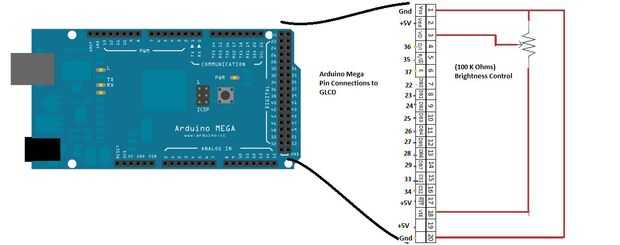

Luego realizar las conexiones como se muestra en el diagrama, no comete error en la conexión y luego verás una imagen incorrecta en glcd. Aquí la resistencia variable de 100 K actúa como control de brillo para glcd.
Los números del 1 al 20 que se muestra en la parte derecha del diagrama de conexión es el orden de número de pin en gráfico lcd. Entonces el número de pin correspondiente arduino también dado directamente a los números de pines del glcd.
