Interfaz de juego de skimboard (5 / 8 paso)

Paso 5: Coser los tela sensores

Los sensores de la tela son construidos por sandwitching un pedazo de tela piezorresistivo entre dos conductores. Utilizamos a un tejido EeonTex piezorresistivo material como hilo conductor como conductores. Piezorresistivo materiales tienen la propiedad que disminuye su resistencia eléctrica bajo presión. Podemos detectar este cambio poniendo tensión aunque el material (los hilos conductores a ambos lados llevan la tensión) y luego medir cuánto va a través (leer la señal analógica del perno Teensy), dependiendo del nivel de resistencia, que depende de la presión.

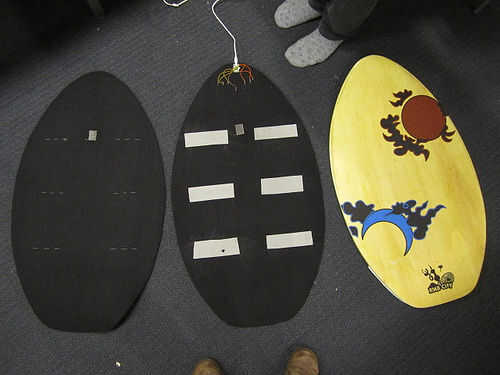

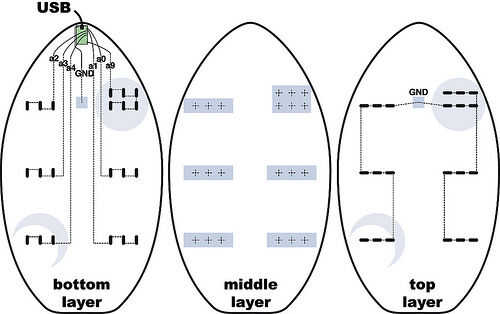

Transferir el diseño del sensor de la ilustración a las capas de fieltro, que principalmente desea prestar atención que el sensor delantero derecho se encuentra debajo de la gráfica de sol redondo en el diseño de griptape y que el sensor izquierdo posterior se encuentra debajo de la gráfica en forma de luna.

Capa inferior

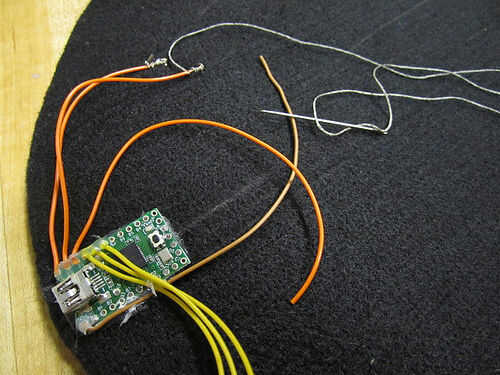

La capa inferior se compone de la capa de fieltro inferior con la placa Teensy montado en la punta y los hilos conductores individuales conectados a los lazos de alambre que hemos soldados a él en el paso anterior. De los lazos las roscas están cosidas en fieltro y sólo expuestas donde el hilo está marcado como una línea gruesa.

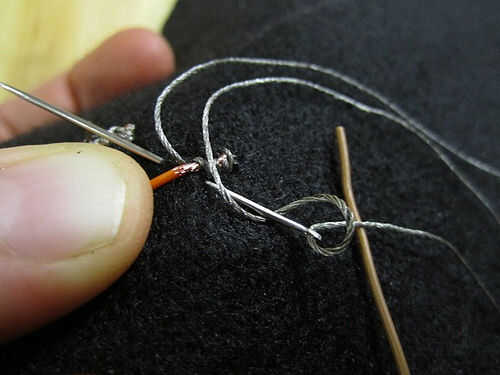

Comienza cortando un trozo de hilo conductor alrededor de 1m de largo y el hilo a través de la aguja de coser la capa inferior. Un nudo en el extremo. Empezar a coser en el extremo del sensor de uno de los sensores y la primera puntada de la parte posterior de la capa inferior sintió que el nudo se coge en la parte posterior de la puntada. Ahora coser y exponer el hilo conductor solamente donde está marcado como una línea gruesa en la figura anterior. Donde está marcado como una línea de puntos debe coser el hilo en el fieltro, aislar y proteger. Coser el hilo desde el extremo sensor expuesto para el bucle del cable conectado a la placa Teensy. Con 4-5 puntadas coser el hilo en el bucle de alambre como se muestra en las imágenes. Terminar la costura con un nudo y utilizar algún pegamento caliente o pegamento para evitar que el hilo deshilachado y desenredar. El hilo conectado al cable GND se conecta a una pieza de Velcro conductor. Caliente-pegamento los adolescentes para el fieltro para la estabilidad adicional.
Asegúrese de marcar donde ha cosido con sus hilos conductores para que sepas donde están! En la capa inferior eres columpio individual entradas analógicas y no desea que uno toque el otro!
Si usted quiere ser extra seguro, utilice un multímetro para medir continuidad/resistencia eléctrica después de cada sensor de hilo de coser. Ver prueba del multímetro (siguiente paso).

Capa media
La capa media se compone de pedazos individuales de tela piezo-resistivo. Estas se llevan a cabo en lugar por fusión a la capa de fieltro inferior con entretela fusible alrededor de sus bordes. También pueden ser cosidos en su lugar ligeramente cosiendo en sus bordes.
Para crear la capa del medio corta EeonTex aproximadamente 20x7cm grande. Deben ser aproximadamente 2cm más grande que el área de hilo conductor expuesto. Ahora puedes utilizar entretela fusible alrededor de los bordes (pero no la mitad) de los parches de EeonTex para hierro en el fondo sentía capa o puede coser abajo con un hilo de coser normal.

Capa superior
La capa superior es similar a la capa inferior, excepto que aquí todos los hilos conductores individuales están conectados en el punto de tierra común (GND). Este punto es un pedazo de Velcro conductor, permitiendo que una masa común para "saltar" a la capa inferior que se conecta a la placa Teensy.
Coser la capa superior de fieltro del mismo modo que coser la parte inferior, excepto aquí todos los hilos conductores están conectados en el parche de Velcro conductor. Tenga en cuenta que puede utilizar la misma hebra de hilo conductor para coser todos los sensores, como se muestra en la ilustración.
