Los componentes principales son RFD21733 de dos transceptores y 3.0 Teensy.
Un video de demostración del equipo de trabajo se puede encontrar aquí: http://youtu.be/rfqSQ8AdxLw
El video muestra cómo el dispositivo se puede utilizar para abrir páginas web, seleccione archivos y reproducir música.
Un interruptor rotatorio codificado binario se utilizará como insumo para un transmisor RFD21733. El transmisor enviará los comandos a un receptor de RFD21733, que pasará el comando a la Teensy. El Teensy estará emulando un teclado, interpretar el comando y enviar una secuencia de métodos abreviados de teclado a la computadora para realizar la tarea requerida.

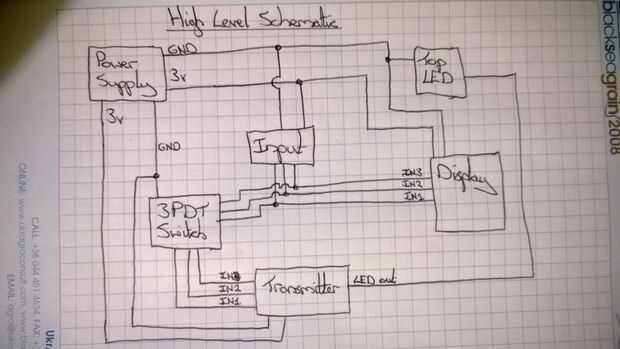

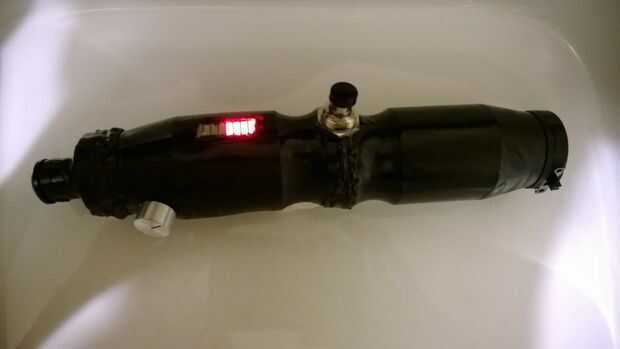

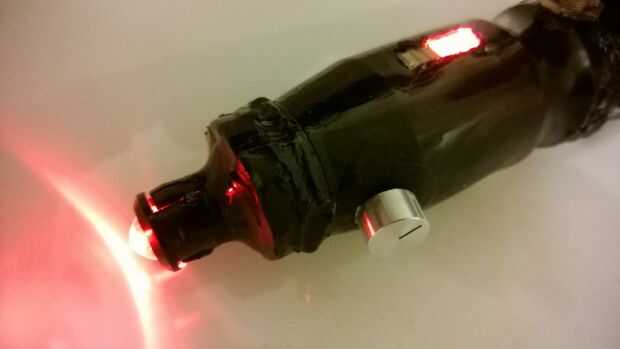

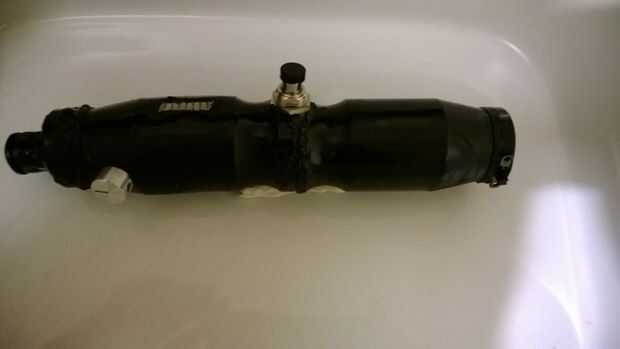

El diseño principal se alimenta por dos baterías AAA y tendrá un ocho barra pantalla LED. Que se encuentra en una carcasa de estilo destornillador sonic con un LED grande en la parte superior, que se ilumina cuando el dispositivo está transmitiendo.
El segundo módulo de RFD21733 y el Teensy serán habitacion y conectada a la computadora.
Usando esta configuración, el Teensy puede programarse para controlar múltiples aplicaciones y el dispositivo puede ser utilizado como una interfaz de computadora completo.
El resto de esta introducción contiene los componentes necesarios, entonces en el primer paso que se configurará el Teensy. En el paso dos los transceptores inalámbricos se probarán en un protoboard, luego paso tres conectarán los módulos de RFD21733 con el Teensy para obtener algunas funciones básicas. Paso cuatro describe los detalles de la exhibición de LED y las pruebas en un protoboard. En el paso cinco se construye la fuente de alimentación y en el paso seis del chasis está preparado. Paso siete luego detalla cómo debe disponerse de la sección de la pantalla en el chasis. Paso ocho reúne todas las secciones y paso nueve toma el circuito receptor de la protoboard para completar el lado del hardware. En el paso diez se describe una aplicación sencilla y da un código, entonces en el paso once sugiere una aplicación más compleja con el código de ejemplo.
Lista de componentes:
Funcionalidades principales:
2 x RFD21733 [recomiendo los transceptores ya soldados en paneles de breakout - http://www.coolcomponents.co.uk/rfd21733-2-4gz-transceiver-breakout-board.html]
1 x Teensy 3.0 [http://www.coolcomponents.co.uk/teensy-3-2.html]
1 x 3PDT interruptor [http://uk.farnell.com/jsp/search/productdetail.jsp?SKU=1813634]
Entrada
1 x pulsador interruptor binario codificado giratorio [http://uk.farnell.com/jsp/search/productdetail.jsp?SKU=807590]
3 x 1M tire de resistencias
1 x botón [http://www.rapidonline.com/Mechanical-Fastenings-Fixings/OKW-Tuning-Knob-Thermoplastic-Body-With-Aluminium-Cap-12-x-4-x-7-2-x-5-5mm-51-9458]
Pantalla:
1 x LED Array [http://uk.farnell.com/jsp/search/productdetail.jsp?SKU=2290323]
1 x resistencia red [http://uk.farnell.com/jsp/search/productdetail.jsp?SKU=9355936]
1 x Quad o puerta IC [paquete de la inmersión el fue elegido por lo que se podría poner en un protoboard para probar - http://uk.farnell.com/jsp/search/productdetail.jsp?SKU=1739939]
1 x puerta de patio y IC [http://uk.farnell.com/jsp/search/productdetail.jsp?SKU=1739924]
LED superior:
1 x LED gran [cualquier LED grande está bien, pero asegúrese de que la caída de tensión directa es algo menos de 3v - http://www.maplin.co.uk/10mm-super-bright-leds-587417]
1 x LED Clip [http://www.maplin.co.uk/led-clips-covers-2071]
1 x resistencia de 1 k
Energía:
1 x caja de batería de dos pilas AAA [http://www.maplin.co.uk/aaa-size-battery-holders-31426]
1 interruptor de x SPDT [http://www.maplin.co.uk/single-polesub-miniature-2476]
Cubierta:
2 x beber botellas de yogurt [recomendaría fresa - http://www.sainsburys.co.uk/groceries/index.jsp?bmUID=1381997198629]
Misc:
Alambre
Pines de cabezal
Cable USB (para programación Teensy)
Interruptor táctil (opcional)
Junta de tira de cobre
Pintura
Pistola de pegamento
Soldador con estaño
Fuente de alimentación y breadboards para pruebas
Baterías
