Paso 2: Ir Wireless
Por lo tanto los módulos de RFD21733 están diseñados para ser fácil levantarse y correr, con 8 diferentes modos predefinidos, construidos en antena y un rango de voltaje de la amplia oferta.
Vamos a usar los modos 1 y 6:
Modo 1 - transmisor de entrada lógica
En este modo que el módulo transmitirá simplemente cualquier pedacito 3 entrada que se da.
Modo 6 - receptor con salida lógica (20ms hang-tiempo)
En este modo el módulo se escuche cualquier transmisiones y luego salida mensajes de 3 bits que recibe.
En primer lugar, soldar pernos de encabezado a la rotura a la Junta por lo que se puede poner en un protoboard.
En segundo lugar, conecte una fuente de alimentación de 3v y conecte las clavijas como sigue:

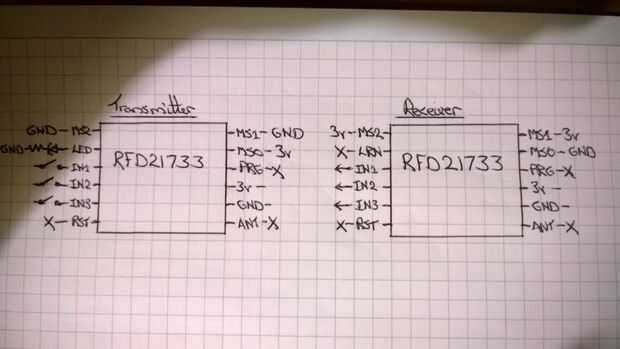

Transmisor: (pins va de arriba a la izquierda en sentido antihorario; IE. abajo la izquierda luego a la derecha)
Pin 1 - MS2 - tierra
Pin 2 - LED - Resistor -> LED -> tierra
PIN 3 - IN1 - entrada
Pin 4 - IN2 - entrada
Pin 5 - IN3 - entrada
PIN 6 - X
PIN 7 - X
Pin 8 - tierra - tierra
PIN 9 - Vd - 3v
PIN 10 - X
PIN 11 - MS0 - 3v
Pin 12 - MS1 - tierra
Colocar los pasadores de (MS) seleccionados el modo de esta manera pone el módulo en modo 1.
El LED se encenderá cuando el módulo está transmitiendo.

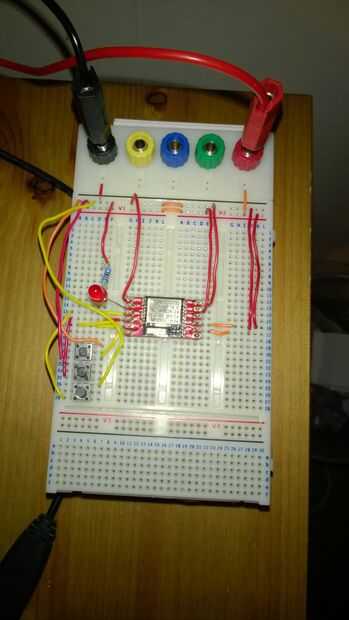

Las entradas (IN) pueden conectarse el interruptor rotatorio al probar, o simplemente conecte un cable a tierra o 3v para conseguir la entrada deseada. La imagen adjunta muestra el uso de tres Interruptores táctiles para las entradas.
El interruptor giratorio toma una entrada de 3v del solo perno en la parte posterior, entonces las salidas en la parte delantera pueden ser conectadas, mediante pull-down resistencias, directamente a las entradas del transmisor.

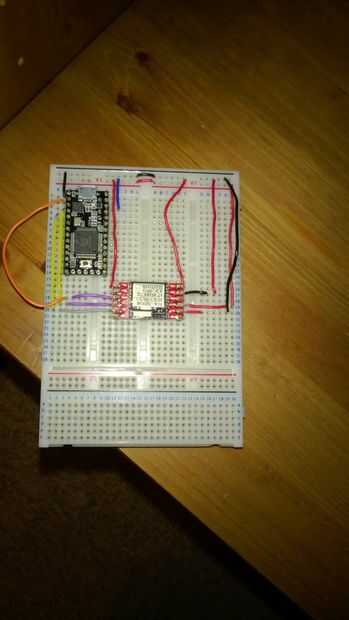

Receptor:
Pin 1 - MS2 - 3v
Pin 2 - X
PIN 3 - IN1 - salida
Pin 4 - IN2 - salida
Pin 5 - IN3 - salida
PIN 6 - X
PIN 7 - X
Pin 8 - tierra - tierra
PIN 9 - Vd - 3v
PIN 10 - X
PIN 11 - MS0 - tierra
Pin 12 - MS1 - 3v
Colocar los pasadores de MS de esta manera pone el módulo en modo 6.
Las salidas pueden conectarse LEDs por medio de resistencias cuando se prueba para mostrar la salida.
Si los módulos han sido conectados correctamente, luego enviar cualquiera de los pines de entrada alta debe en primer lugar activar el LED del transmisor para demostrar que está transmitiendo y luego las salidas correspondientes deben ser conducidas alto en el receptor.
Si este no es el caso de comprobar la potencia está encendido y compruebe sus conexiones.
