Paso 4: visualización
Sin embargo, como el dispositivo funcionará aún sin él, las salidas del conmutador pueden simplemente conectarse a la matriz de LED a través de la matriz de resistencia para dar una opción de visualización básica. Esto también ahorra espacio y que sea más fácil de encajar en el chasis.
El objetivo es proporcionar una manera de convertir el binario de la salida del interruptor rotatorio a un "medidor de nivel".
Para seleccionar una se enciende el primer LED, seleccionando dos encienden los dos LEDs, seleccionando tres enciende los tres primeros LEDs...
En este diseño el primer LED se utiliza como un indicador, entonces el nivel de entrada se muestra encima de esto.

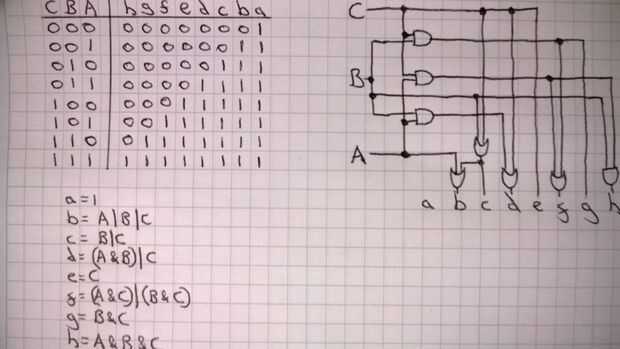

Esto puede hacerse usando la lógica digital, y cuatro puertas y cuatro puertas OR. Etiquetado las entradas binarias A, B y C y el LED salidas como a, b, c, d, e, f, g y h, la lógica para cada salida será como sigue:
h = A & B & C
g = B & C
f = (A & C) | (B y C)
e = C
d = (A & B) | C
c = B | C
b = A | B | C
a = 1
Los pernos por lo tanto, deben estar conectados como sigue:
Y la puerta:
Pin de entrada de A y o puerta 1 - 1
2 - y el pasador de la puerta 13
3 - perno de puerta o 4
4 - entrada A
5 - y el pasador de la puerta 10
6 - y el pasador de la puerta 12
7 - pin de tierra y o puerta 7
8 - resistencia red pin 10 y o puerta 13
9 - entrada B
10 - entrada pin C y o puerta 10 y pasador de puerta y 5
11 - pin de la red de resistencia 9
12 - y puerta pin 6 y o puerta 12
13 - entrada B y pasador de puerta y 2
14 - 3v y o perno de la puerta 14
O puerta:
1 - y el pin 1 de la puerta
2 - pin de o puerta 8
3 - clavija de red resistencia 15
4 - y el pin 3 de la puerta
5 - perno de puerta o 10
6 - pin de la red de resistencia 13
7 - y puerta del pin 7
8 - resistencia red pin 14 y o puerta 2
9 - y pasador de puerta 9
10 - y el pin 10 y o puerta 5 de la puerta
11 - pin de la red de resistencia 11
12 - y el pasador de la puerta 12
13 - y pin 8 de la puerta
14 - y puerta patillas 14 y resistencia red 16
Red resistencia:
1 - LEDs pin18
2 - pin LEDs 17
3 - pin LEDs 16
4 - pin LEDs 15
5 - pin LEDs 14
6 - pin LEDs 13
7 - pin LEDs 12
8 - pin LEDs 11
9 - y el pin de puerta 11
10 - y pin 8 de la puerta
11 - Perno de puerta o 11
12 - perno de puerta o 10
13 - Perno de puerta o 6
14 - perno de puerta o 8
15 - perno de puerta o 3
16 - perno de puerta o 14
LEDs:
1 - X
2 - X
3 - y puerta del pin 7
4 - y puerta del pin 7
5 - y puerta del pin 7
6 - y puerta del pin 7
7 - y puerta del pin 7
8 - y puerta del pin 7
9 - y puerta del pin 7
10 - y puerta del pin 7
11 - pin de red resistencia 8
12 - pin de red del resistor 7
13 - clavija resistencia de la red 6
14 - pin de la red de resistencia 5
15 - pin de red resistencia 4
16 - clavija de red resistencia 3
17 - clavija de red resistencia 2
18 - pin de red resistencia 1
19 - X
20 - X

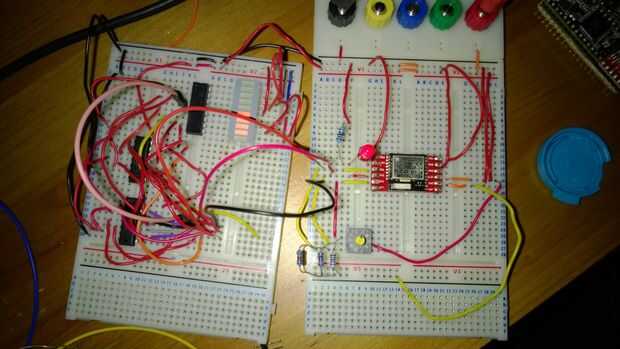

Esta disposición particular ha sido diseñada para hacer más fácil el ICs la pila y el circuito una huella más pequeña por lo que cabe en el chasis.
Si estas conexiones se han hecho correctamente entonces el LED deberá encenderse en respuesta a las entradas como se describió anteriormente.
Si no entonces comprueban todas las conexiones van a los lugares correctos.
