Paso 6: El chasis
En primer lugar, beber el contenido de las dos botellas y lave hacia fuera.
Corte los fondos y hacer los orificios para el interruptor 3PDT, la matriz de LED, el interruptor giratorio, el interruptor deslizante y el LED superior.
El objetivo para el poder es extraíble, por lo que debe ser el interruptor deslizante en la parte inferior, preferentemente donde la tapa es.
En mi diseño utiliza la botella de fondo entero sólo para la energía, ponga el interruptor en el medio y había todo lo demás había exprimido dentro de la botella superior.

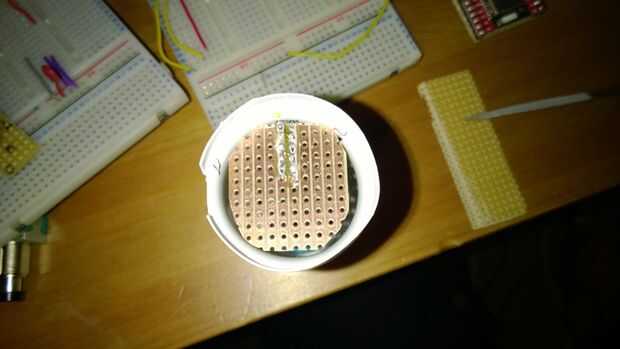

Como la fuente de alimentación va a ser desmontable, una plataforma de tablero de pequeña tira de cobre fue insertada en el extremo superior de la botella de fondo (cuando está boca abajo). Esta plataforma solo tiene dos conectores de cabecera, que unen la fuente de alimentación para el resto del dispositivo. De esta manera todos los componentes pueden dibujar energía de esta plataforma y la fuente de alimentación puede ser eliminada y reemplazada. En la foto se muestra la vista superior de esta plataforma.

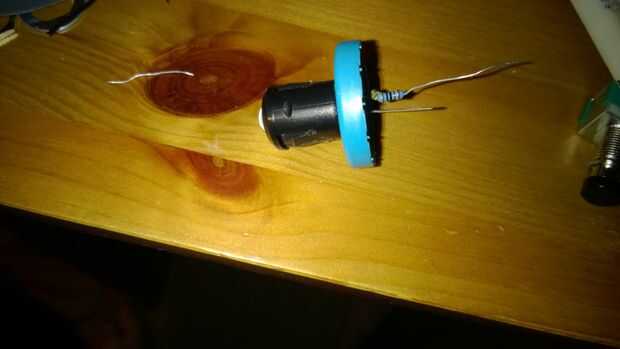

El LED superior y su clip pueden ser pegados a la tapa superior de botellas, con el ánodo y el cátodo que sobresale a través de como se muestra en la foto.
Recomiendo pintar el chasis después de todo ha sido montado, para que las juntas de pegamento sucio pueden ser pintadas sobre.
