Paso 8: Juntándolo todo
Recomiendo colocar todo dentro para saber donde deben ir las cosas antes de intentar arreglar las cosas en su lugar.
También utilizaría los cables bastante largos para conectar partes, para que pueda fijar en una sección y luego soldar a la siguiente sección y arreglar eso en.
La parte más grande es la pantalla de soldadura para el interruptor giratorio y salen cables desde el conmutador rotativo para las entradas como para las conexiones de alimentación. Luego pegue estas secciones en su lugar dentro del chasis, pero asegurándose de que hay suficiente espacio para los cables desde el transmisor a pasar.
Luego me Coloque el LED superior al transmisor y ponerlo arriba de la pantalla, con cables bajando el interruptor de alimentación y 3PDT.
Una vez hecho esto en su lugar puede encolar la tapa superior.
A continuación soldar el 3PDT interruptor con cables a la fuente de alimentación y los cables de entrada desde el transmisor y el conmutador.
El interruptor debe soldarse tal que las entradas del transmisor están normalmente conectadas a tierra, entonces cuando el interruptor está conectados a la salida del interruptor rotatorio.
Esto debe conectar las botellas superior e inferior, por lo que pueden se pegan las dos mitades.
También me gustaría recomendar el dispositivo de la prueba en cada etapa para asegurarse que ningún cable vienen separada en la Asamblea.
Una vez se juntos y trabajando, inundó el dispositivo con el pegamento para que nada podría moverse.
A continuación puede pintarlo y hacer que se vea más como destornillador sonic.
Por último, la perilla de control puede acoplarse a la manopla.

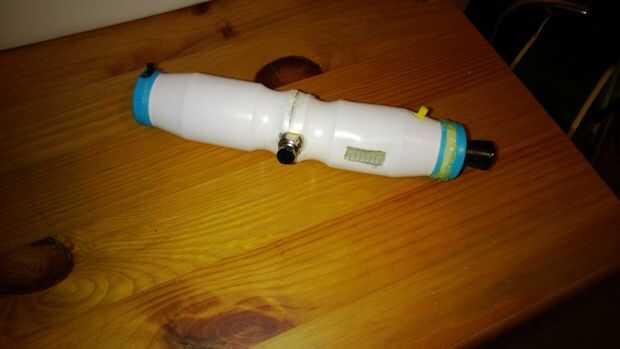

Si este paso fue exitoso ahora debe tener un dispositivo completo, que puede enviar entradas de 3 bits a un ordenador.
