Interfaz de Motor de CC sin escobillas (BLDC) con Arduino (2 / 4 paso)

Paso 2: conexiones

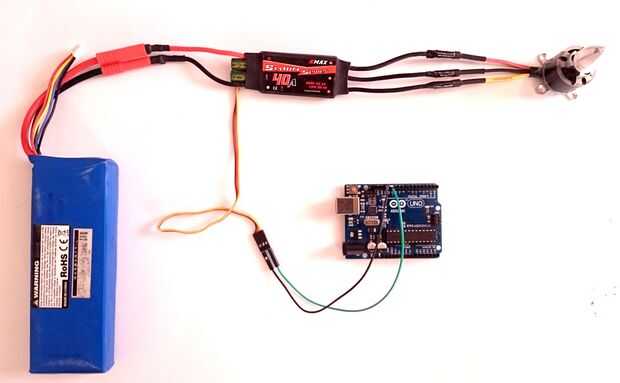

Conecte el motor a la salida de ESC. Aquí, no importa la polaridad. Si cambia cualquier 2 cables de ht e 3, el motor girará en sentido contrario.

Conecte la '+' & '-' de la batería 7.Polarized y Bermeja los cables de salida respectivamente.

Desde el cable de servo de 3pin saliendo de la ESC, conecte el cable marrón a la clavija 'GND' de Arduino. Conecte el cable amarillo a cualquier pin digital. En nuestro caso su digital pin 12.
