Interfaz de teclado con arduino (2 / 3 paso)

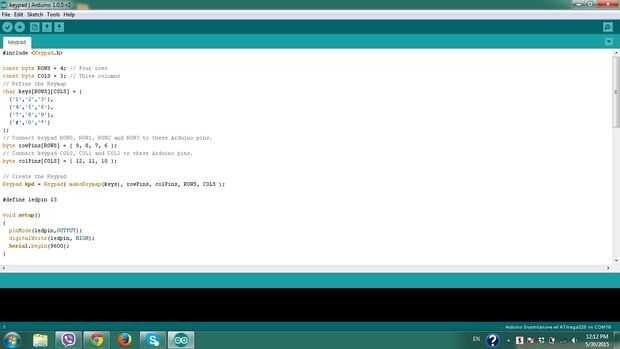

Paso 2: Código de ARDUINO: descargar teclado biblioteca

#include

const filas bytes = 4; Cuatro filas

byte const COLS = 3; Tres columnas

Definir el mapa de teclado

teclas de Char [filas] [COLS] = {{'1', '2', 3'}, {'4', '5', 6'}, {'7', '8', 9'}, {'#','0 ',' *'}};

Conecte el teclado ROW0, ROW1, ROW2 y ROW3 a estos pines de Arduino.

byte rowPins [filas] = {9, 8, 7, 6};

Conecte el teclado COL0, COL1 y COL2 a estos pines de Arduino.

byte colPins [COLS] = {12, 11, 10};

Crear el kpd teclado teclado = teclado (makeKeymap(keys), rowPins colPins, filas, COLS);

#define ledpin 13

void setup()

{

pinMode(ledpin,OUTPUT);

digitalWrite (ledpin, HIGH);

Serial.Begin(9600);

}

void loop()

{

clave char = kpd.getKey();

if(Key) / / Busque una clave válida.

{

interruptor (llave)

{

caso '1':

Serial.println(Key);

rotura;

caso '2':

Serial.println(Key);

rotura;

Case '3':

Serial.println(Key);

rotura;

caso '4':

Serial.println(Key);

rotura;

caso '5':

Serial.println(Key);

rotura;

caso '6':

Serial.println(Key);

rotura;

caso '7':

Serial.println(Key);

rotura;

caso '8':

Serial.println(Key);

rotura;

caso '9':

Serial.println(Key);

rotura;

caso '0':

Serial.println(Key);

rotura;

caso ' *':

Serial.println(Key);

rotura;

caso '#':

Serial.println(Key);

rotura;

}

}

}
