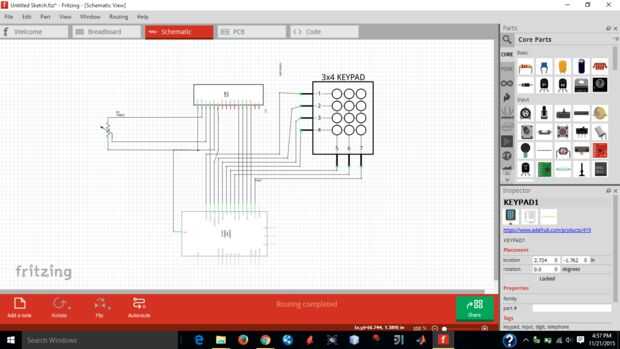

Paso 2: Configuración y esquema;
-conectar pin 1-VSS de la pantalla LCD al suelo y también al final de la
potenciómetro para
tierra.
-Conecte el pin 2-VDD de la pantalla LCD al poder, para proporcionar energía para la pantalla LCD.
-conectar el pin 3-VEE de la pantalla LCD al terminal variable del potenciómetro.
Este pin se utiliza para ajustar el contraste de la pantalla LCD.
-conectar el pin 4-RS del LCD al pin 12 de Galileo.
-conectar el pin 5-RW del LCD a tierra.
-conectar el pin 6-E de la pantalla LCD al pin 11 de Galileo.
-conectar el pin 11-D4 de la pantalla LCD al pin 5 de Galileo.
-conectar el pin 12-D5 de la pantalla LCD al pin 4 de Galileo.
-conectar el pin 13-D6 de la pantalla LCD al pin 3 de Galileo.
-conectar el pin 14-D7 de la pantalla LCD al pin 2 de Galileo.
-conectar el pin 13 de Galileo al pin 1 del teclado.
-conectar el pin 10 de Galileo al pin 2 del teclado.
-conectar el pin 9 de Galileo a la clavija 3 del teclado.
-conectar el pin 8 de Galileo al pin 4 del teclado.
-conectar el pin 7 de Galileo al pin 5 del teclado.
-conectar el pin 6 de Galileo al pin 6 del teclado.
-conectar el pin 1 de Galileo al pin 7 del teclado.
