Paso 3: Hardware cableado
El esquema es simple, no ciencia a este bebé para arriba del cohete.

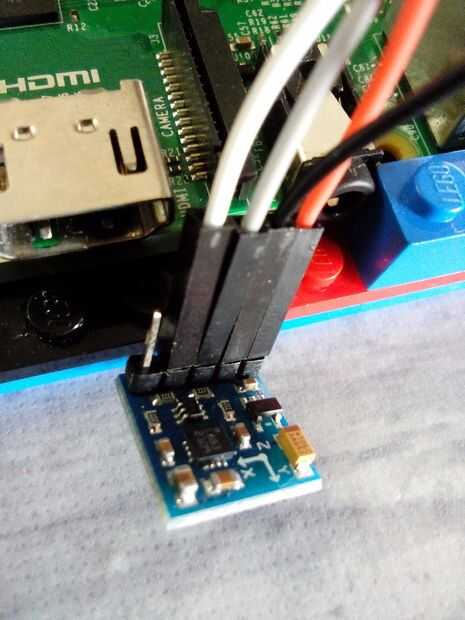

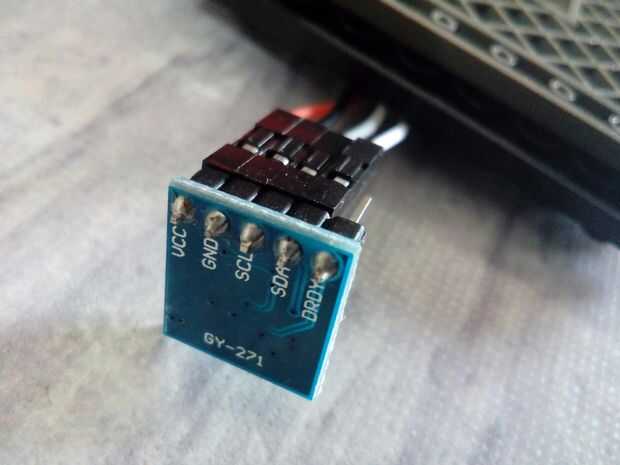

Hay 4 conexiones básicas que tenemos que hacer, VCC (3.3V), GND, SDA y SCL, los colores de los puentes que se usaba en las fotos están como abajo
VCC = > RED = > pin #1
Tierra = > negro = > pin #6
SDA = > blanco = > pin #3
SCL = > gris = > pin #5

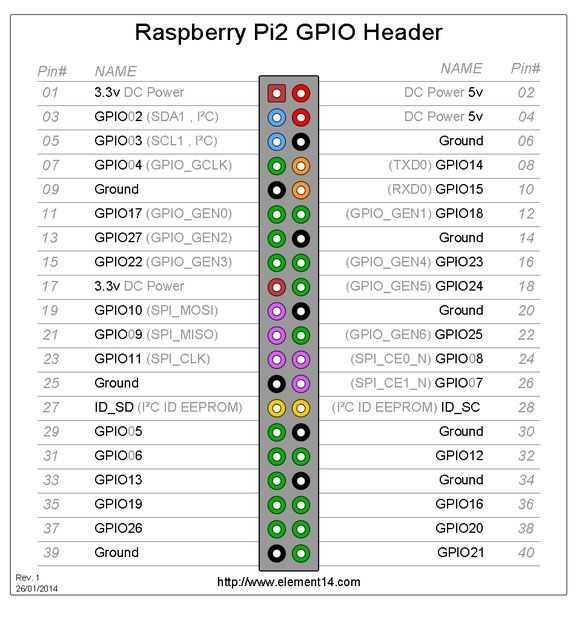

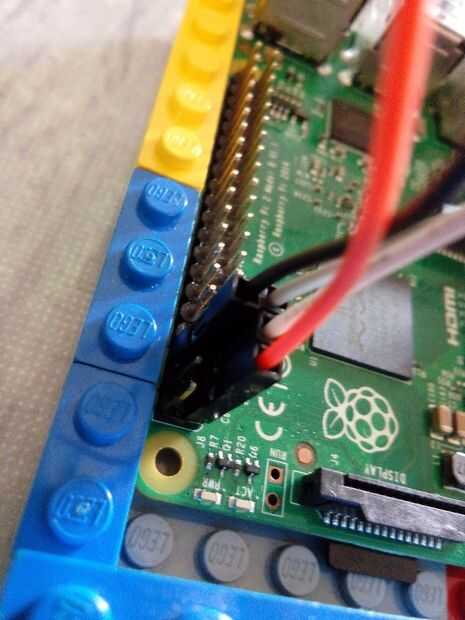

Así el pin VCC de la brújula se conecta al pin #1 del RPi2, GND al pin #6, SDA al pin #3 y SCL al pin #5. Si tienes problemas para descubrir que el contacto RPi2 es GND, VCC 3.3, SDA y SCL se puede hacer referencia a los pines GPIO para RPi2 modelo B de Element14.
Después de conectar la brújula, enciende la RPi2 otra vez. Para comprobar si la conexión es correcta, escriba:

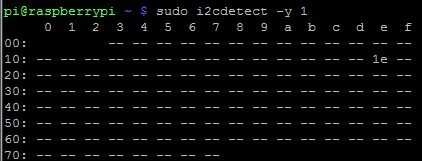

i2cdetect -y 1 #RPi2 modelo B utiliza el puerto 1 i2c, otros modelos pueden utilizar puerto 0 de i2c
El resultado debe mostrar una rejilla con la dirección '1e' en uno de los bloques de red
