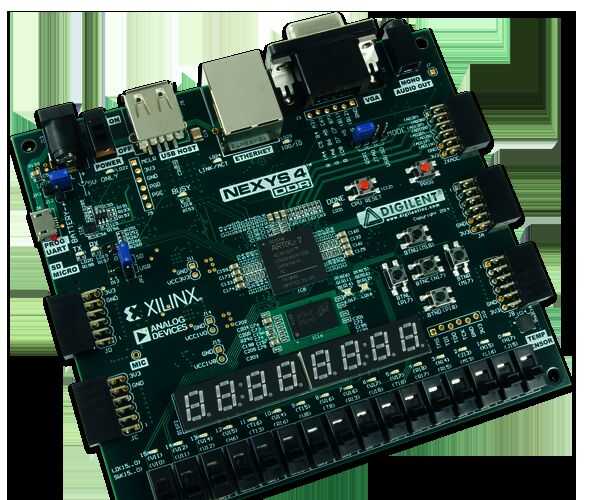

Interfaz el controlador AXI TFT con la IP de MIG y usarlo a pantalla utilizando el puerto VGA en la placa DDR Nexys4

Este tutorial es la tercera parte de una serie de tres partes que se ocupa de configurar la IP MIG proporcionado por Xilinx para utilizar la memoria DDR a bordo de la Junta de Nexys4 y la interfaz con la IP de TFT AXI para utilizar el puerto VGA en la placa.

Por favor asegúrese de que ha configurado el MIG para uso con la tarjeta que está utilizando. Si no lo has hecho, por favor siga el primer tutorial y configurar la memoria DDR2 en el Nexys4 y luego configurar la IP de MIG con el segundo tutorial antes de continuar.

Una vez que tengas el MIG instalado, debe crear un AXI TFT controlador IP.

Las funciones de AXI TFT es necesita un dispositivo de memoria como su esclavo y esta memoria es donde almacena el frame buffer de pantalla.

Para obtener más información en el TFT de AXI, consulte manual de usuario de AXI TFT de Xilinx o utilizar la sección de comentarios abajo.
