Paso 3: montaje
Utiliza otra plantilla de papel del interruptor oscilante para cortar un agujero en la tapa y utiliza un cuchillo para cortar el plástico. A continuación, encajó a presión el interruptor en su lugar.

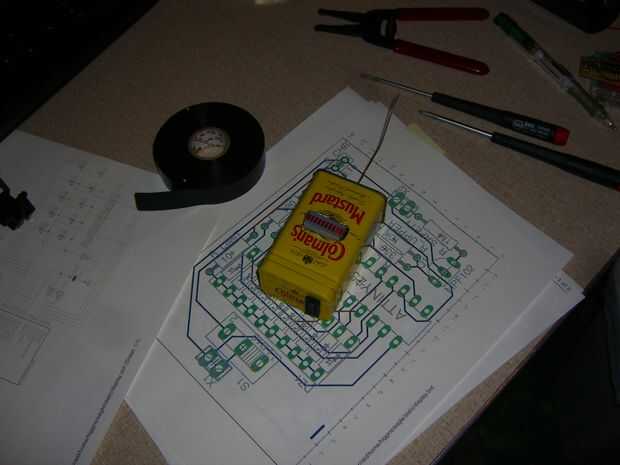

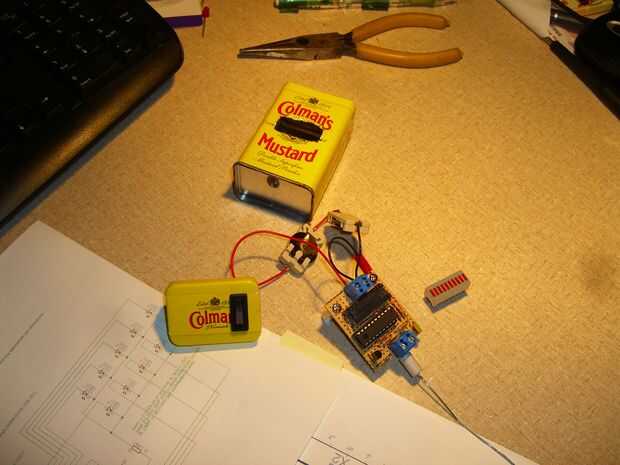

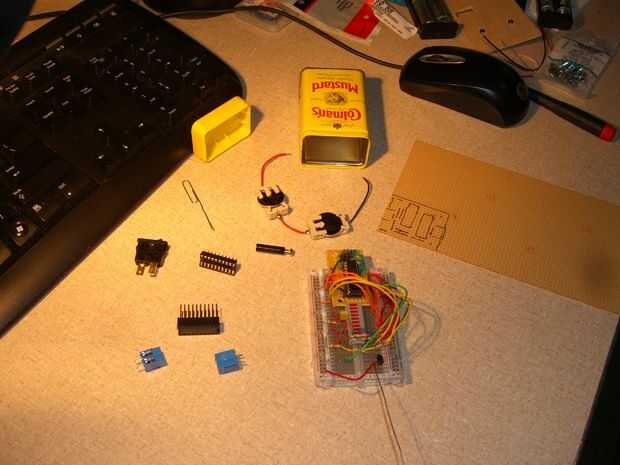

Había soldado el portapilas y el interruptor a y me une a los bloques de terminales. También usé una anilla para sujetar la lata a la tierra del circuito. Me reveló un clip utilizado como la sonda y esto había unido al bloque de terminales adecuado. Pasa el clip de papel enderezado por un borrador que serviría como un aislante y un soporte. Con el zócalo wirewrap, la pantalla LED asomaba a través de la lata, para que esto tuvo que ser insertada después de instala el perfboard. El perfboard era un ajuste mucho más de lo previsto (ya que los bloques de terminales eran más altos de lo esperado), pero un poco de exprimir y maniobras hizo el truco.
Justo iba a poner las pilas, me di cuenta de que los terminales positivos de las células de moneda eran altamente probables que tocar la lata (mal diseño), así que me fijo esta envolviendo las células monedas con cinta aislante. La unidad entonces trabajó como se esperaba.
Al usar el dispositivo (o del diseño original de Mims, así), puede ocurrir algún comportamiento extraño. Se retira el dispositivo se pone en un estado donde todos los LEDs están en (indicando que el JFET está apagado), aunque la fuente de estática. Yo estoy suponiendo que la sonda ha conservado algo de carga. De todos modos, la solución es obtener un objeto cargado, moverse cerca de la sonda y retire el objeto cargado rápidamente. Esto enciende el JFET detrás otra vez. El dispositivo es muy sensible.
El dispositivo no fue todo un éxito en la Feria de la ciencia, en parte porque había demasiados objetos cargados (personas y cosas) cerca, pero mi hija y sus amigas le gustaba jugar con él de la demostración. Pero ahora tiene algunas ideas para otros proyectos lata mostazas con LEDs.
