Paso 8: Configurar vvvv toolkit y jugar!
Ahora es el momento para empezar a utilizar su nuevo sistema mini-multitouch! La forma más fácil de empezar es a trabajar utilizando las herramientas de gráficos 'vvvv'. El kit de herramientas de vvvv está disponible libremente para usos no comerciales. Por desgracia, porque se basa en software de DirectX de Microsoft (para velocidad), vvvv sólo está disponible para Windows. Nuestras disculpas!
Para obtener una copia de las herramientas de vvvv, vaya a la vvvv vvvv página para descargar y descomprimir el paquete en un directorio de su elección (recomiendo c:\Program Files\vvvv como el lugar prefecto).
vvvv no tiene programa de instalación o configuración, simplemente ejecutar vvvv.exe cuando desea ejecutar vvvv. Usted verá una demostración de árbol meciéndose por defecto al ejecutar vvvv - esto es donde ejecutas el tutorial y conseguir de que una sensación para qué vvvv es capaz, y lo que puede ser utilizado para. Le recomendamos comenzar con este tutorial! Y, un poco de solución de problemas asesoramiento: Si obtienes un 'error dll' cuando intenta ejecutar vvvv.exe, probablemente necesite actualizar DirectX en su máquina a la versión 9.0c o posterior.
Una vez que ha ejecutado a través del tutorial de vvvv, siga los siguientes enlaces y hacer los dos primeros tutoriales de vvvv (corto) antes de continuar. Vvvv Tutorial de introducción y el Hola mundo Tutorial te enseñará la mayoría de las habilidades básicas que necesita para utilizar a vvvv y es muy muy recomendables.
Una vez has funcionar los dos tutoriales, tienes un último paso antes de experimentar la magia de mini-multitouch! Es el momento para comprobar que tu webcam está trabajando con vvvv. Usted puede probar incluso vvvv automáticamente detecta tu webcam con el vvvv VideoIn Tutorial. Este tutorial viene con instrucciones sobre cómo probar tu webcam en vvvv: siga estas instrucciones! Antes de pasar a la etapa final, utilice el VideoIn Tutorial para asegurarse de contar con imágenes y que la cámara está trabajando generalmente con vvvv correctamente. Si tu cámara no funciona con vvvv, ir a los foros de vvvv y buscar ayuda con la instalación y configuración.
Si esta lejos, te han puesto finalmente todas las piezas de trabajo, construido e instalado: es el momento de la recompensa. Descargar el archivo Touch_demo_3.v4p y robot_image.jpg (ubicado en la parte inferior de esta página de Instructables) en su escritorio: estos dos archivos son un simple demo de mini-multitouch hemos creado en base a la configuración del hardware sólo ha construido. Si ya tienes vvvv funcionando, puede ejecutar Touch_demo_3.v4p simplemente haciendo clic en él. En Touch_demo_3, como en el VideoIn Tutorial, sólo tiene que conectar el conector VideoIn para ejecutar el programa.

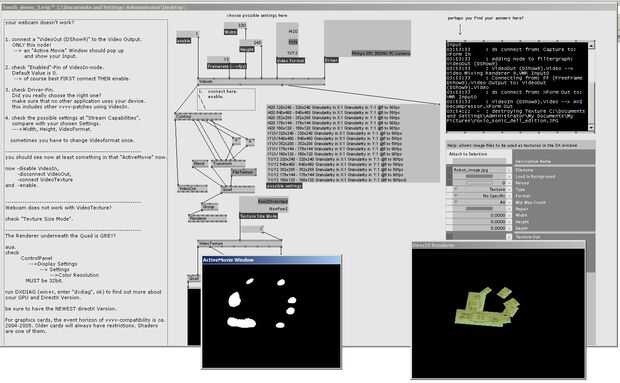

Después de conectar el VideoIn, veremos dos ventanas de visualización en la interfaz de usuario de vvvv: una ventana mostrará el infrarrojo 'BLOB' que se emite cuando usted ejercer presión sobre el touchsurface y la otra ventana muestra un feed de video, donde cada gota ha sido reemplazado por una imagen (robot_image.jpg - el archivo que ha descargado unos párrafos atrás). Puede que desee empezar a trastear con vvvv y su mini-multitouch sustituyendo nuestra imagen de robot con una imagen de su propia elección, editando el nodo de la imagen en la interfaz de vvvv.
Otra solución de problemas NOTA: Si aparece la ventana mostrando el infrarrojo 'BLOB' negro o blanco si se tocar el touchsurface o no, cambiar los niveles de umbral de entrada de pin 2 en el nodo del contorno de la interfaz de vvvv (para este paso, suponemos que has hecho los tutoriales de vvvv, y ambos sabemos donde está el nodo de contorno y cómo cambiar el umbral. Si no, volver atrás y completar el tutorial!). Desde vvvv funcionamientos en tiempo real, puedes ver los cambios ocurren en las ventanas de la pantalla inmediatamente. Esto hace que para la experimentación rápida y divertida (hint, hint)!
'Tada! Ahora tiene una interfaz mini-multitouch. Puede manipular esas infrarrojo 'manchas' en la pantalla de vvvv en infinidad de formas: las salidas desde el nodo de contorno vvvv darán toda clase de datos de gran 'blob' a utilizar en la creación de tus propios juguetes mini-multitouch.
