Paso 2: Común cátodo 7 segmentos Display
Aquí vamos a utilizar un cátodo común 7 segmento Display.A normal 7 segmentos Display tendrá 7 LED de posición para mostrar un dígito de 0 a 9.
Los segmentos de LED se nombran como a, b y c hasta f. Hay otro segmento LED llamado dp que se utiliza para mostrar el punto decimal.

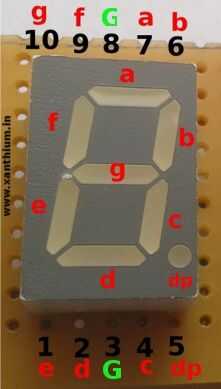

En un cátodo común de 7 segmentos LED, el Pin - ve de todos los LED en la pantalla es atados juntos internamente y sacó a los dos pines llamados G como se muestra en la imagen de arriba.
Cuando el cátodo común dos Pins (G) está atado a la tierra (-ve) y un voltaje positivo se aplica a los pines correspondientes a los 7 segmentos, se encenderán.
Para, por ejemplo: - si aplicas + ve tensión al pin correspondiente a g, se enciende el segmento medio. Esta lógica se utiliza para mostrar números y patrones en la pantalla.
Por favor no conecte 5V directamente a los pernos de 7 segmentos de la pantalla Utilice siempre una resistencia (sobre 180 ohmios o más). Conexión sin resistencias puede soplar el LED en el segmento 7.
Consulte el circuito más.
Usted puede ver la explicación del código aquí.
