Interfaz MSP430 Launchpad con display de 7 segmentos (4 / 5 paso)

Paso 4: Tomar 5V de MSP430 Launchpad

MSP430 es un 3.3V lógica microcontrolador los pines VCC disponibles en el tablero de Launchpad son todos 3V. Para nuestro proyecto vamos a necesitar 5V.

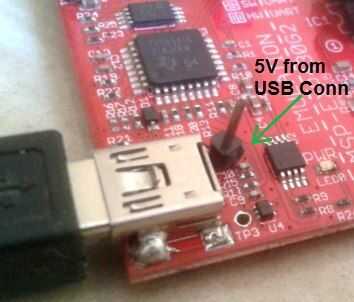

La sección USB en la parte superior del tablero funciona a 5V. Fácilmente puede soldar un pin cerca de la clavija USB y tomar 5V desde allí. Utilice un multímetro para verificar el pin correcto, uno de los pines 5V mientras que el otro es en la tierra.
