Interfaz pantalla de LED de 7 segmentos con FT232

En este Instructable vamos a controlar un display de 7 segmentos LEDsin necesidad de utilizar un microcontrolador (microcontrolador menos pantalla) y mostrar caracteres alfanuméricos en él.

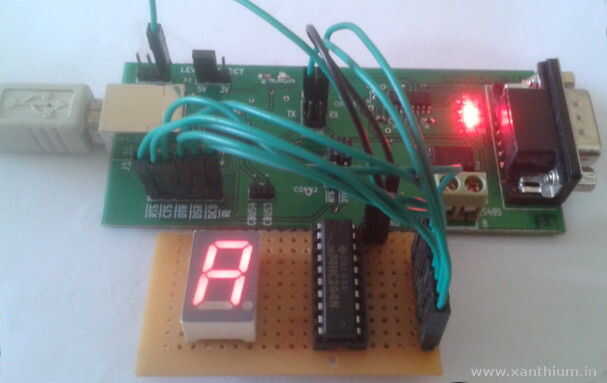

Aquí vamos a utilizar USB a Serial Chip FT232 para una exhibición de segmento 7 de cátodo común con su PC de Windows. El software que se ejecuta en el PC con Windows controlará el 7 exhibición de segmento utilizando caracteres D2XX biblioteca y mostrar en él.

El Artículo Original puede encontrarse aquí

El código del Software está escrito en ANSI C y utiliza la biblioteca D2XX de FTDI.

Si eres nuevo en la biblioteca D2XX de FTDI, puede consultar este tutorial para obtener más información.

Códigos fuente, biblioteca D2XX y diagrama del circuito pueden ser descargado desde aquí.

Etiquetas: FTDI, FT232, Convertidor Serial USB a, USB a paralelo convertidor, Entretela de exhibición de segmento 7, Biblioteca D2XX, Ftd2xx.lib, FT232RL, Bit Bang modos, Asyhronous Bit Bang, D2XX programación
