Interfaz pantalla de LED de 7 segmentos con FT232 (1 / 5 paso)

Paso 1: Materiales necesarios

Para este Instructable necesitará las siguientes cosas

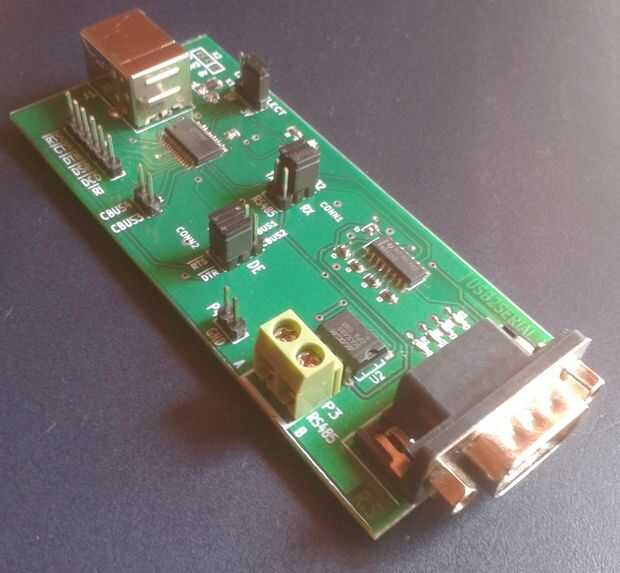

1) FT232 basado en USB a Serial, aquí estoy utilizando USB2SERIAL (convertidor de USB a RS232/RS485/serie)

2) 7 segmentos Display de cátodo común

3) 74LS244 Buffer Octal

4) tira de Berg hembra conectores

5) cable USB de

6) un Windows PC

USB2SERIAL (Convertidor de USB a Serial/RS232/RS485) está disponible en nuestra tienda online para la compra

D2XX biblioteca sólo funcionará con FT232 chips FTDI internacional. El programa no funciona con chips fabricados por otros fabricantes (por ejemplo:-como el TUSB3410 de TI).
