Interfaz pantalla de LED de 7 segmentos con FT232 (3 / 5 paso)

Paso 3: Modo de explosión de Bit asincrónica

En asíncrona Bit Bang modo FT232 funciona como un convertidor USB a paralelo con amplia puertos de 8 bits. Aquí el DTR, RTS.. .RI junto con pines TXD y RXD del FT232 funciona un puerto paralelo de 8 bits.

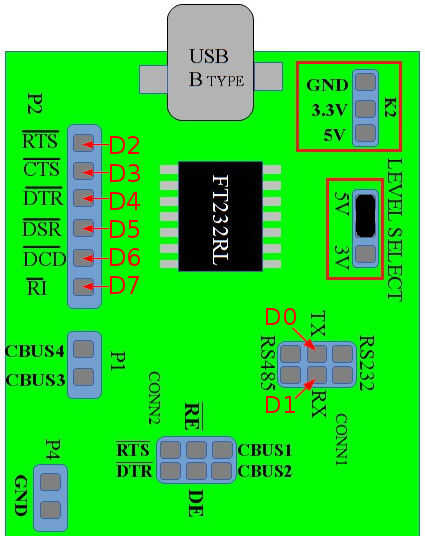

Aquí TXD actúa como bit D0 (LSB) de los 8 bits puerto RI trabaja como el bit D7th (MSB) como se muestra en la figura anterior. Más información acerca de cómo configurar el modo asincrónico de Bang de Bit se puede encontrar aquí.

Por favor, asegúrese de que todos los pines mencionados están disponibles en su desglose FTDI Junta. En el caso de USB2SERIAL todos los pernos están fácilmente disponibles fuera en tiras que berg macho.
