Interfaz PLC I/O - Inicio (4 / 8 paso)

Paso 4: Explicación de las soluciones:

PLC interfaz - Control de inicio E/S digitales utilizando PLC-Allen Bradley

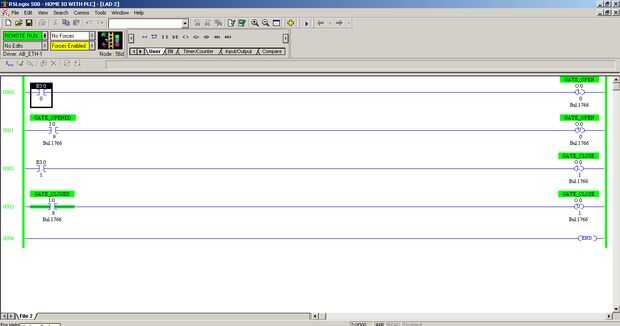

En esta escalera lógica han utilizado cierre / Abra los comandos para realizar la lógica poco fáciles de seguir.

La siguiente es la breve explicación de las escalas de:

  • Escalera en 0000: El Bit interno B3:0 0 se utiliza para el cierre de la salida O:0 / 0.
  • Escalera en 0001: Entrada I: 0/9 se utiliza para destrabar la salida O:0 / 0
  • Escalera en 0002: El B3:0 de Bit interno 1 se utiliza para enganchar el O:0 de salida / 1.
  • Escalera en 0003: Entrada I: 0/8 se usa para destrabar la salida O:0 / 1

Esta lógica se ha en el Software de programación Rs Logix 500 - PLC de Allen Bradley.
