Paso 4: Instalación del Hardware

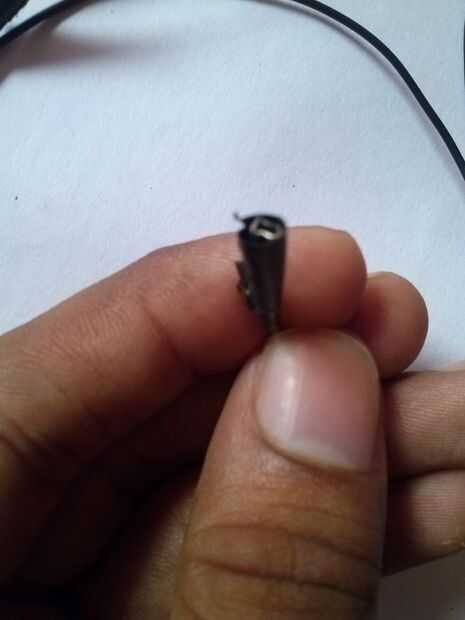

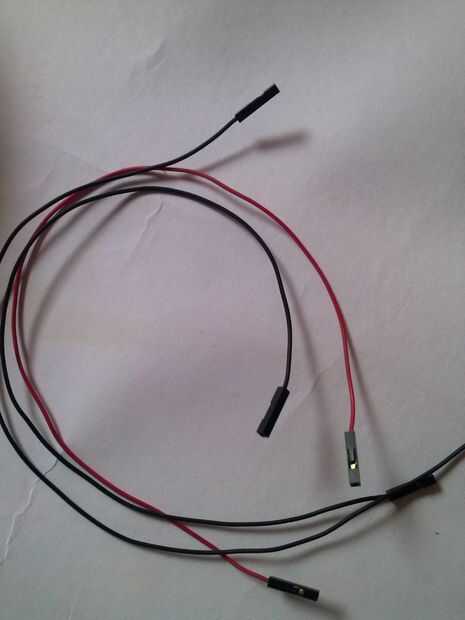

Es muy fácil que tienes que conectar sólo 6 pines dados below.you pueden usar uno a uno los conectores para conectar el lado de PS2 con el tablero de un hardware. Quitar la cubierta plástica del alambre uno a uno y hacer el hueco más grande para caber en el conector de PS2 y luego aislar el cnnector
---Mirando el enchufe---
-------------------------------
PIN 1 -> | Oh Oh Oh | Oh Oh Oh | Oh Oh Oh |
\___________________/
PIN # USO
1 DATOS-PORTB3
2 COMANDO - PORTB2
3 N/C (9 Volts sin usar)
4 pines GND - GND
5 pin VCC - VCC
6 ATT-PORTB1
7 RELOJ - PORTB0
8 N/C
9 ACK

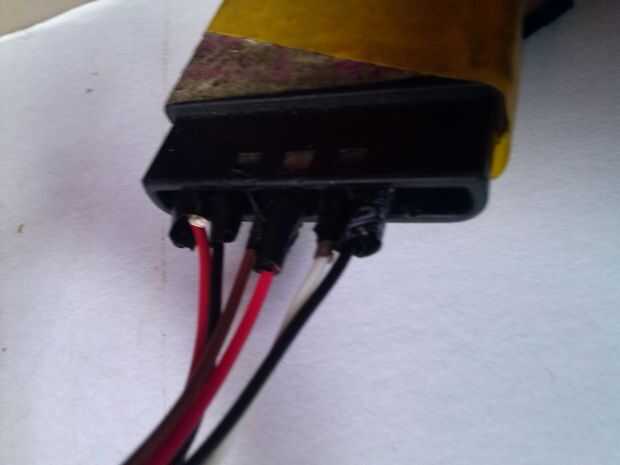

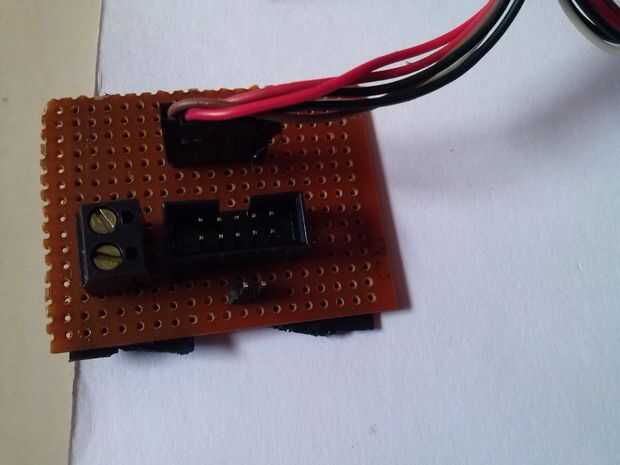

Usted puede conectar el cable como se muestra en la foto de arriba. He hecho adaptador para conectar PS2 controlador con la Junta
