Interfaz TMP-112 con Arduino nano (I2C) (4 / 5 paso)

Paso 4: programación

#include

void setup()

{

Dirección I2C de la TMP112

#define TMP_ADDR 0x48

A Bus I2c como maestro

Wire.Begin();

Iniciar la comunicación serial

Serial.Begin(9600);

Comienza transmisión

Wire.beginTransmission(TMP_ADDR);

Seleccione Habilitar registro

Wire.Write(0x01);

Seleccione la operación normal

Wire.Write(0x60A0);

Fin transmisión y lanzamiento bus I2C

Wire.endTransmission();

}

void loop()

{

Comienza transmisión

Wire.beginTransmission(TMP_ADDR);

Seleccionar registros de datos

Wire.Write(0X00);

Transmisión final

Wire.endTransmission();

Delay(500);

Solicitar 2 bytes, Msb primero

Wire.requestFrom (TMP_ADDR, 2);

Leer dos bytes

while(Wire.Available())

{

remover la basura

Serial.Flush();

int msb = Wire.read();

lsb de int = Wire.read();

Wire.endTransmission();

Conversión de datos en valores crudos

int rawtmp = msb << 8 |lsb;

int valor = rawtmp >> 4;

doble ans = valor * 0.0625;

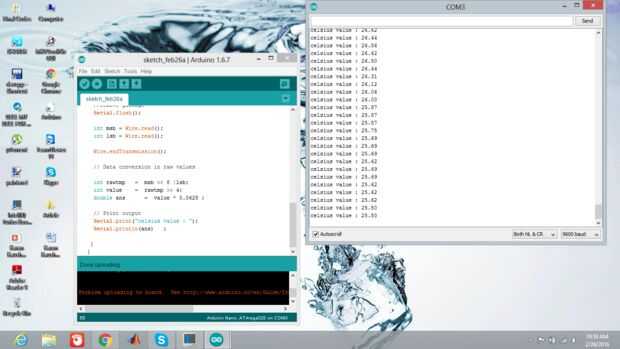

Salida de la impresión

Serial.Print ("valor de celsius:");

Serial.println(ANS);

}

}
