Paso 1: La parte electrónica
![]()
![]()
![]()
![]()
![]()

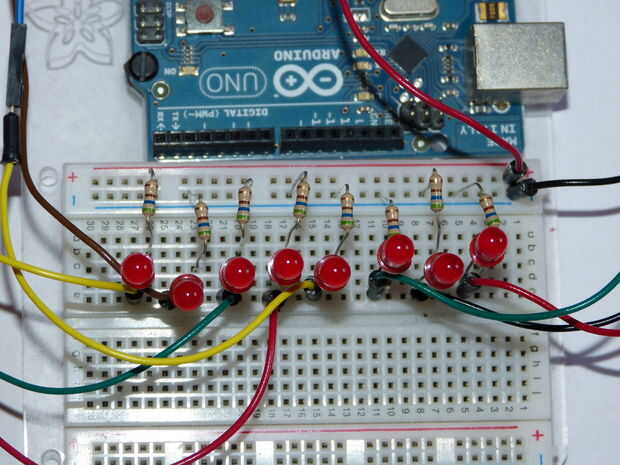

La parte electrónica no es nada especial, es solo 8 LED con su resistencia de protección. La parte difícil sólo es para conectar el LED al pin bueno en la Raspberry Pi. De hecho, va a utilizar más tarde una biblioteca llamada Pi cableado hecho por Gordon Henderson (se puede visitar su sitio web en:

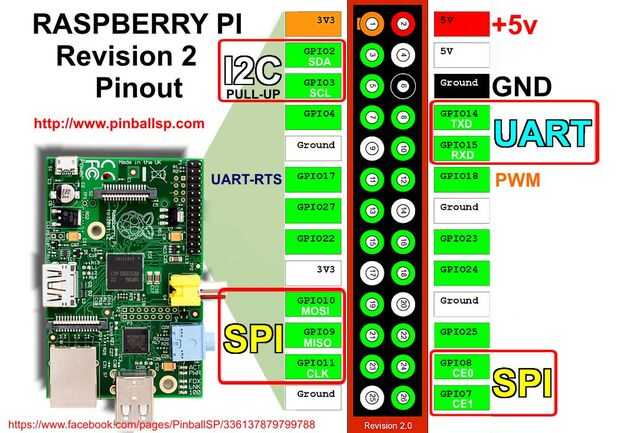

http://wiringpi.com/) y números de pin en esta biblioteca no son lo mismo que en la Raspberry Pi. Vea esta página para los partidos:

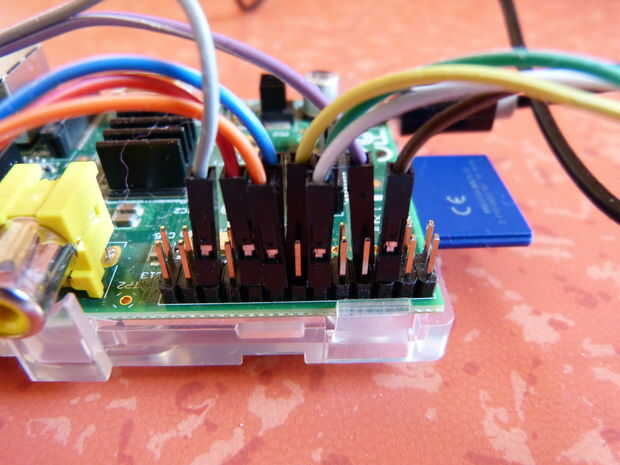

http://wiringpi.com/pins/ (sólo tenga cuidado sobre su revisión de Raspberry Pi, el pinout no es exactamente lo mismo). Yo voy utilizando cableado pins 0 a 7.
En cuanto a las resistencias, deben ser 270Ω pero ya no tengo este valor exacto, estoy usando resistencias de 560Ω (LEDs son apenas menos brillante).

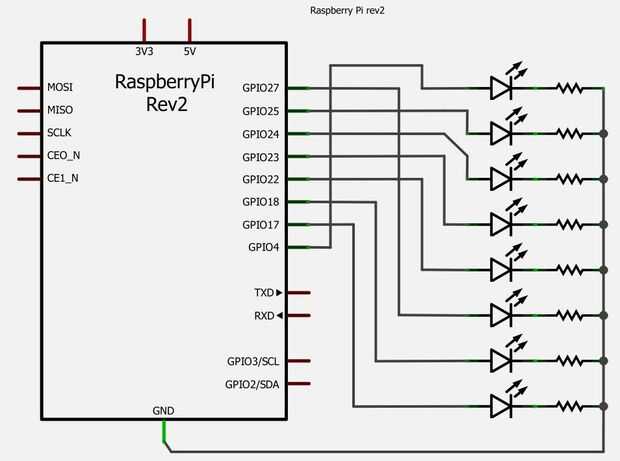

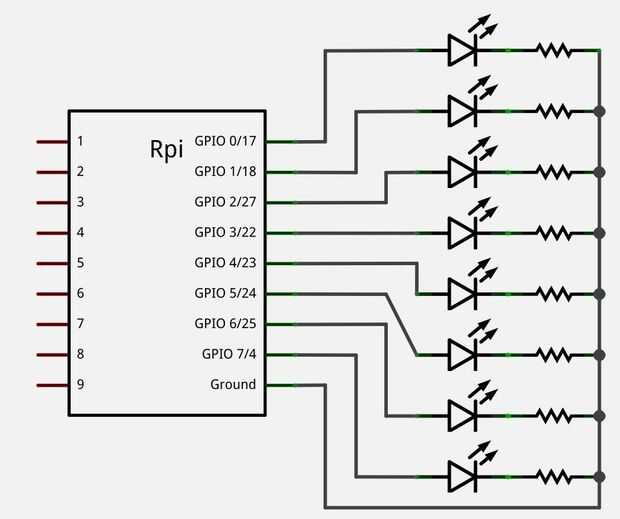

Por último, he hecho dos esquemas para que sea más simple. La primera de ellas (con la completa frambuesa Pi) está mostrando las clavijas real como se muestra en el tablero. La segunda es una versión simplificada, está mostrando sólo los pernos útiles y sus partidos en la biblioteca de Pi de cableado (cableado GPIO número número/real en el tablero).
