Interior RFID kit de aprendizaje (3 / 12 paso)

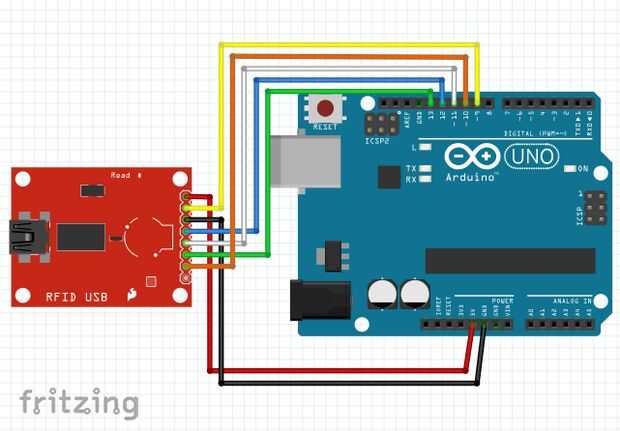

Paso 3: Esquema RFID

Es sobre cómo correctamente configurar el sensor RFID para el Arduino y que funcione correctamente. Si ves, el sensor en este esquema no es la tienes, que es aceptable, sólo que Fritzing no tiene nuestro sensor. Sin embargo, hay el mismo número de pines y no hay etiquetas en su uno a confundirle. apenas enchufe les de arriba a abajo donde "VCC" es el primer pin en la parte superior. Tanto el sensor RFID de fritzing y el tuyo, no se utiliza el perno inferior y todavía funciona perfectamente. (Que la clavija está etiquetada IRQ)

Si usted tiene algún comentario de problemas a continuación.
