Intermitente con temporizador 555 (2 / 3 paso)

Paso 2: Alambre el circuito de señal de vuelta

Ahora para conectar el resto de los componentes de la señal de la vuelta.

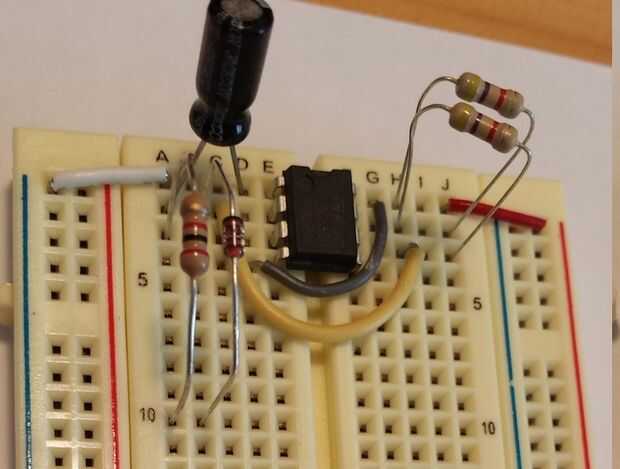

Conecte el diodo del pin 3 del chip a fila 10, el anillo alrededor del diodo debe ser menos a la fila de pines 3 fila 10.  Conecte la resistencia de 2 k del pin 3 del chip a una fila vacía 10.  Los agujeros en fila 10 empiezan a llenar, así que conecte un cable desde la fila 10 a fila 13.  Esto le dará 4 nuevos orificios en la placa que están conectados a fila 10.

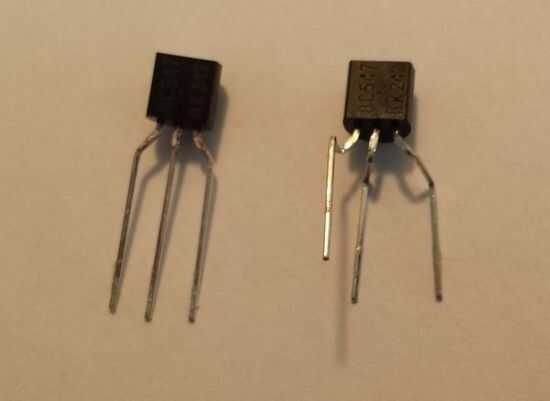

Los transistores deben puente medio de la placa para ello doblar la curva trasera, colector de la pierna la base y patas emisor hacia adelante.  Revise la hoja de especificaciones en la parte que usted tiene que encontrar las piernas correcto.

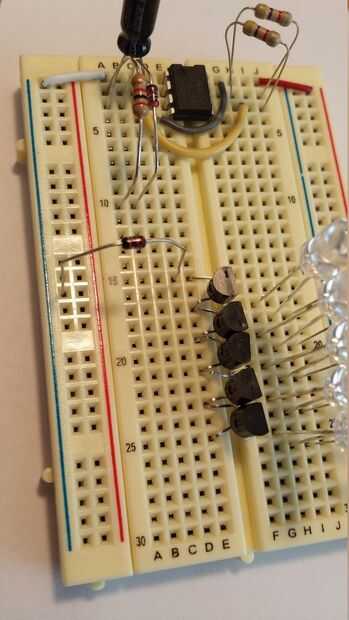

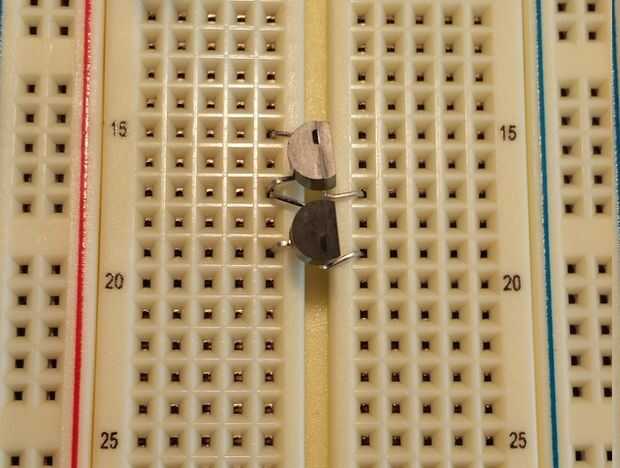

Poner los primeros transistores en medio de una fila vacía sobre la placa, con el colector en un agujero en el lado derecho y la base y el emisor en los agujeros en el lado izquierdo.  Insertar el transistor siguiente donde el emisor se encuentra en el mismo agujero de la base del primer transistor.  Esto puede tomar algo de trabajo pero ambas piernas deben estar conectadas el circuito a trabajar.  Tener cuidado no hay cortos (piernas tocando donde no deben) en los transistores.  Repita el proceso para los transistores restantes hasta que todos tengan el emisor tocando la base del transistor anterior.

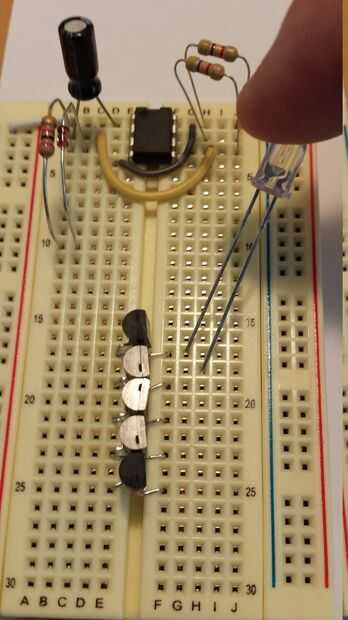

Conecte el LED del cátodo (el extremo corto del LED) para la misma fila de cada transistor en la parte derecha de la placa.  El ánodo puede ir una fila hacia abajo o hacia arriba para que no se conectan entre sí.  Repita para cada LED hasta que todos estén conectados.

Conecte el resistor de 330 desde el carril positivo a la fila del ánodo del primer LED. Repita para el resto de las resistencias de 330 hasta que todos los LEDs están conectados en el riel de alimentación.

Conecte el diodo del carril negativo a la misma fila del emisor del primer transistor (fila 15 en el diagrama).  La banda de color alrededor de un diodo debe ser más cercana a la tierra que el transistor.

Conectar la resistencia de 10 k de la fila 13 hasta la base del primer transistor.  Repita hasta que todos los resistores de 5 10 k se conectan a la base de los transistores. Hay sólo cuatro orificios izquierda en fila 14 así que doble para arriba en un agujero.

En este punto el circuito funcionará si se aplica energía, mediante la adición de un simple interruptor para interrumpir la alimentación que del circuito puede activarse sólo cuando sea necesario.
