Paso 2: LED parpadea

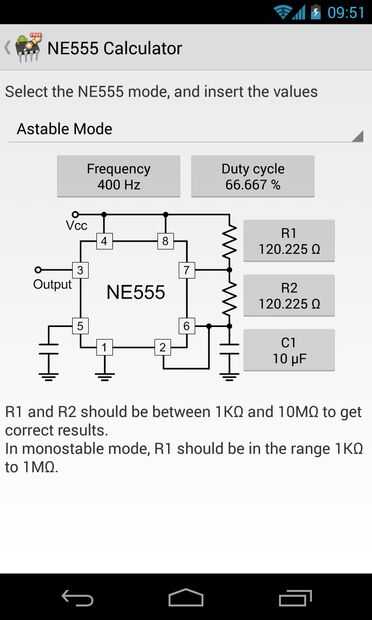

Comencemos por mirar el diagrama del circuito en electrodroid. En la ficha de "Calculadoras" Elija la opción "Calculadora del NE555". En lo que de entrada la frecuencia en la que queremos que nuestro led parpadeando, elegir 500 mHz, es decir: parpadea dos veces cada segundo. Esto nos da la necesidad de:
-Resistencia ohms 120 dos (que aproximó a 100 ohms, ya que no necesito precisión en el parpadeo);
-10 un micro condensador de Faraday;
-Un condensador de valor no especificado (alguno que tiene disponible es suficiente).
Este diagrama es un poco diferente de la anterior, vamos a examinarla. Las tres líneas de disminuir tamaño denotan una conexión a "Tierra", que será, para nuestros propósitos, el extremo negativo de nuestra fuente de energía. La marca "Vcc" indica el extremo positivo de la fuente de alimentación. Las dos barras paralelas de igual tamaño indica un condensador. Las líneas rectas indican conexiones con ningún components(wires). Los números (1 a 8) en el diagrama corresponden a los pines del circuito NE555.
En el actual "chip" para saber que pin es que considerar lo siguiente:
-El circuito tendrá un pequeño círculo en lo que indica el pin 1.
-Otros pernos en el mismo lado entonces secuencialmente contará hasta 4.
-Por otro lado, "frente a" los 4 ping será el pin 5.
-Otros pins de este lado se contarán secuencialmente hasta 8.
Hay un poco de información no explícita en el diagrama, que es nuestro. La razón de esto es porque un NE555 se utiliza para oscilar la corriente en el circuito y se puede utilizar para muchas cosas, no sólo un LED parpadeante. Los puntos en que te Conectamos nuestro corresponden LED a "Vcc" y las marcas de "Salida" en el diagrama. Otra vez si el LED no se enciende, prueba invirtiendo sus polos.
