Intermitente LED collar de seguridad de perro! (6 / 8 paso)

Paso 6: conectar el formulario de salida del temporizador a las secciones de LED y elegir colores.

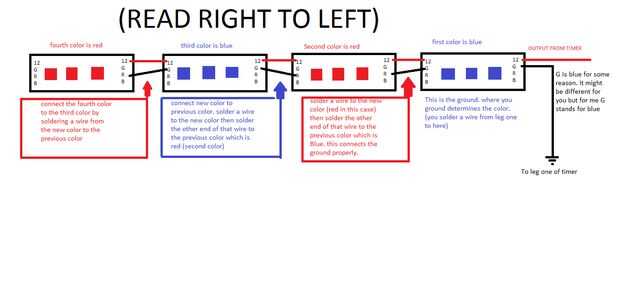

Este paso es fácil pero puede ser un poco confuso para quien no esté familiarizado con ICs. lo que hice fue que encontré donde quería montar el el circuito y me corte los dos cables (uno para + y -) que eran un poco más largos que la distancia desde el programador a la sección de LED. soldar un cable para pierna tres del temporizador (recomiendo usar rojo, ayuda con la polaridad) y luego correr a la entrada de 12 voltios de la primera sección de LED. (su 12 voltios pero 9 voltios funciona bien con él) soldar un cable a pata uno del temporizador (recomiendo usar negro) luego soldar el extremo del cable con el color que usted desea tener, usé azul como mi primer color que por alguna razón está marcado G en la tira de LED. ahora aquí es donde se pone un poco confuso cambiar el color de la siguiente sección que hay que elegir un nuevo color (utiliza R rojo, marcado en la tira) y luego soldar un cable a ese color y el color anterior de la última tira. Utilice este método para cambiar los colores en las tiras. lo sé suena confuso así que si usted necesita ayuda con esa parte por favor mensaje me.
