Paso 3: Poner todos juntos
PRECAUCIÓN!!!
Este proyecto contiene piezas pequeñas que pueden ser ingeridas o inhalado, así mantienen lejos de niños.
Asegúrese de empujar todas las piezas a la placa que hacen contacto con él.
1. Coloque la 555 viruta de temporizador en el centro de la placa, asegúrese de ponerlo en el camino ronda otro sabio cuando conectas la batería, que el chip se quemará.

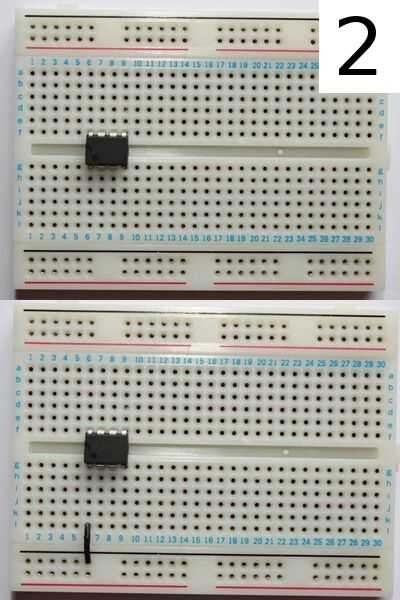

2. utilizando la longitud corta del alambre salto conectar Pin 1 (negativo) a la fila inferior de la placa (la tierra).

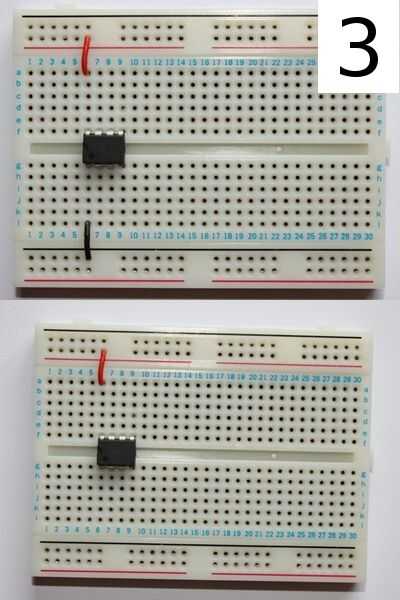

3. Conecte el Pin 8(positive) a la fila superior de la placa (VCC).

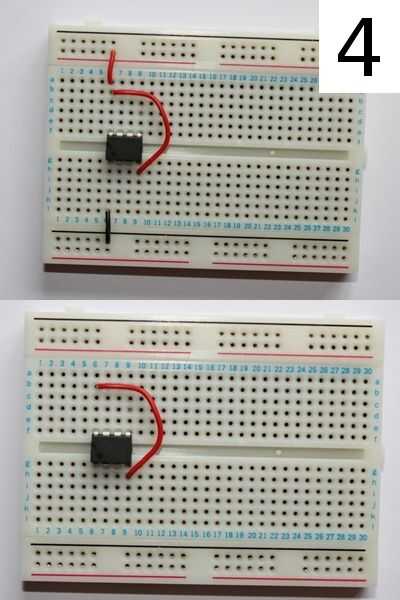

4. Tome otro trozo de cable de salto y conectar el Pin 4 con 8 Pin.

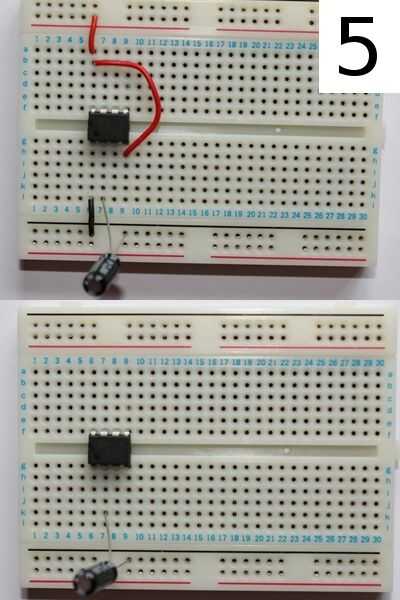

5. identificar las patas del condensador C1, el corto es el negativo y el largo es positivo. Conectar la pata positiva al Pin 2 y la pata negativa a masa (GND).

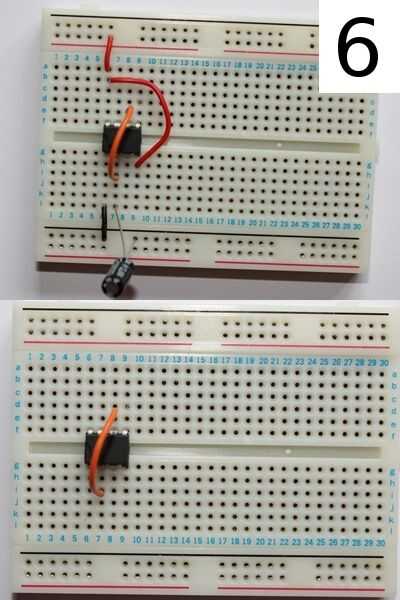

6. ahora Conecte el Pin 2 con Pin 6 usando alambre de salto.
7. las resistencias se pueden conectar de cualquier forma redonda. Usando la 470k resistencia de ohmios (R1) Conecte 6 Pin con Pin 7.

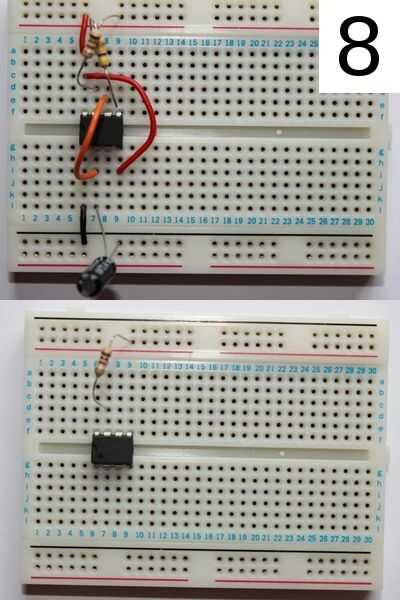

8. Tome la resistencia de ohmios (R2) 1 k y conectar 7 Pin a VCC.
9. Conecte un extremo de la resistencia de ohmios (R3) segundo 1 k con Pin 3 (salida) y cualquier fila vacía sobre la placa (esta resistencia se conectará con diodo emisor de luz en el paso siguiente).

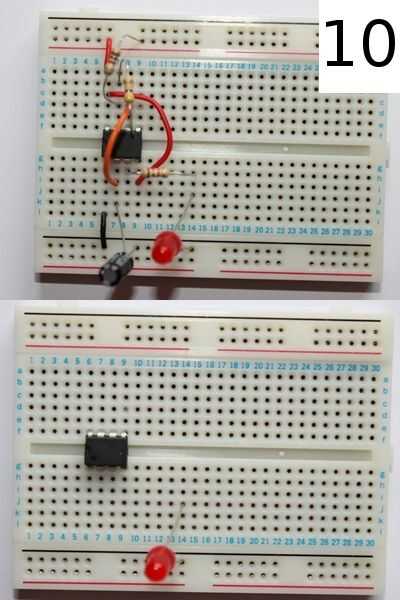

10. identificar las patas en el diodo emisor de luz, corto es el negativo (-) y el largo es positivo (+). Conectar la pata positiva con la resistencia y la pata negativa a la tierra.

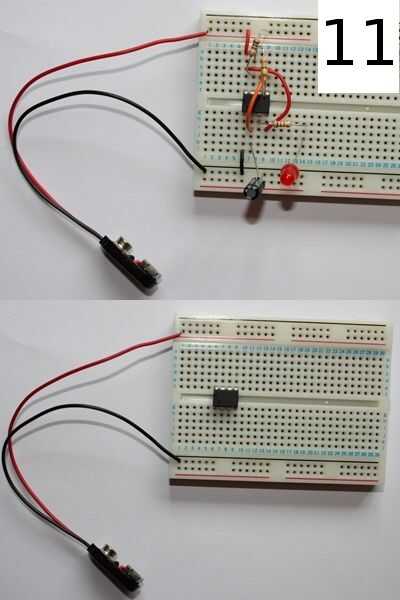

11. el último paso es conectar el clip de la batería, el cable rojo para el VCC y el cable negro a la tierra. Conecte la batería de 9v y disfrutar del efecto.
