Intermitente LED corazón DIY (3 / 8 paso)

Paso 3: Hacer el PCB

Hay muchas maneras de hacer el PCB, pero el método que utilizo es marchitar a transferencia de tóner o dibujar las huellas en el tablero con un marcador de PCB.

Estos son los esquemas para cualquiera:

Transferencia de toner: http://adf.ly/pUTct

Dibujo con el marcador de PCB: http://adf.ly/pUTlM

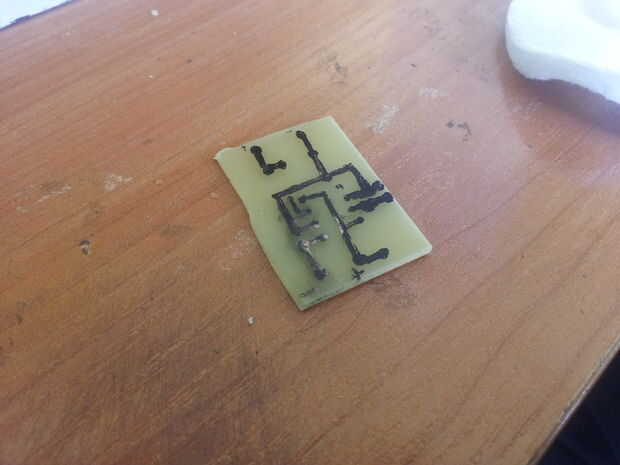

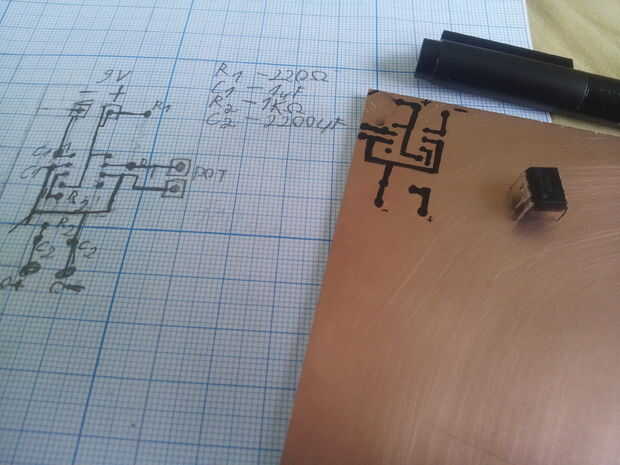

  1. Descargar la disposición del PWB apoyé encima, mina dibujaba directamente sobre el tablero con un marcador de PCB (ver fotos), pero usted puede imprimir el esquema en papel brillante, usando una impresora láser y transferir a la junta con una plancha (ver método de transferencia de toner)

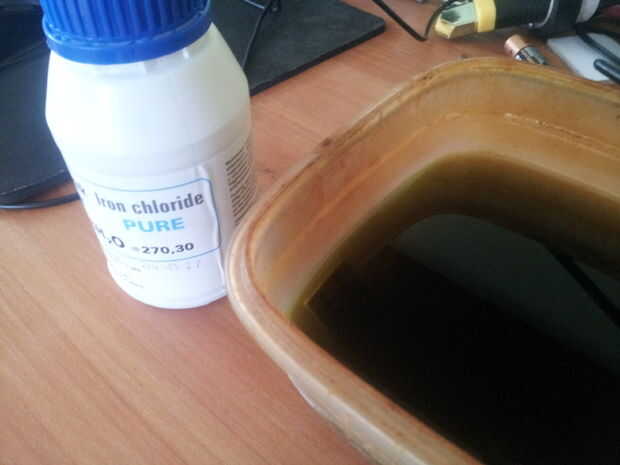

  2. Una vez que el diseño es en el tablero, colocarlo en un recipiente con agua y cloruro férrico
  3. Espere a terminar aguafuerte (~ 15 minutos, más rápidos Si utilizas agua caliente)

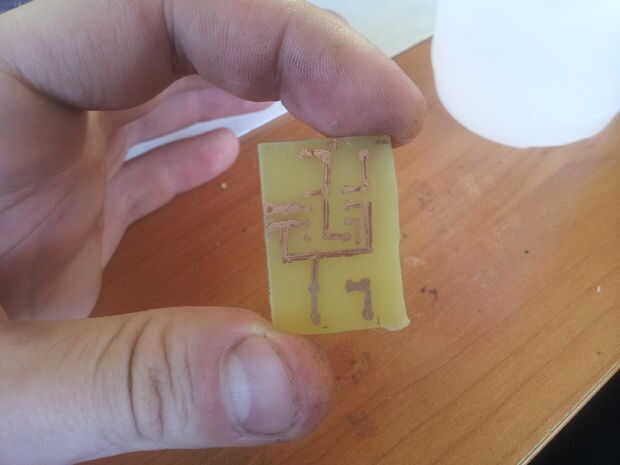

  4. Utilizar cojines de acetona y algodón para lavar resistir

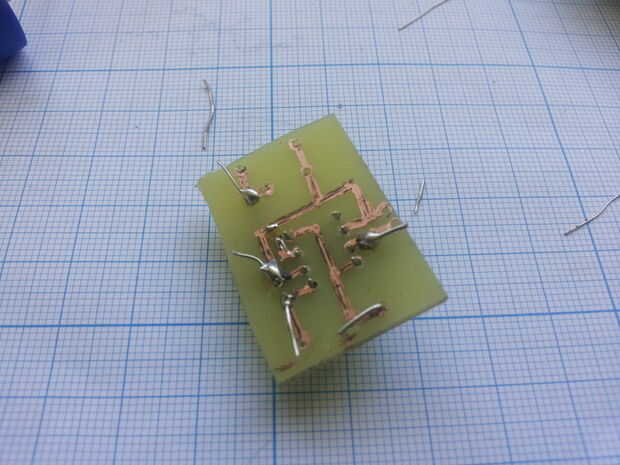

  5. Perforar todos los agujeros

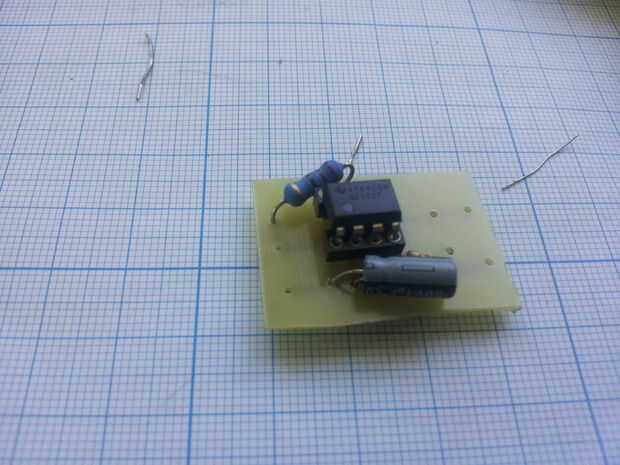

  6. Colocar los componentes dentro de los agujeros

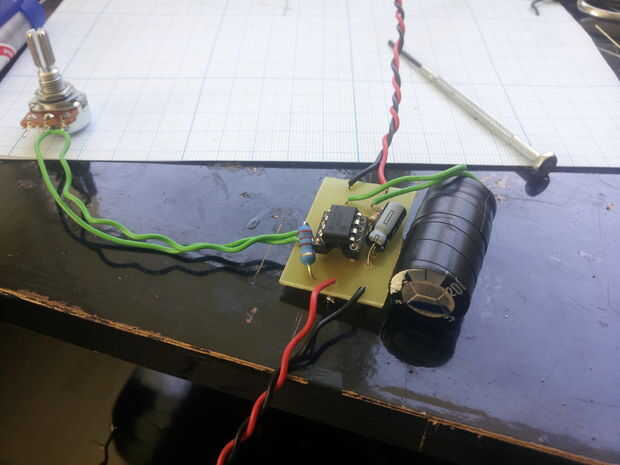

  7. Los componentes de la soldadura

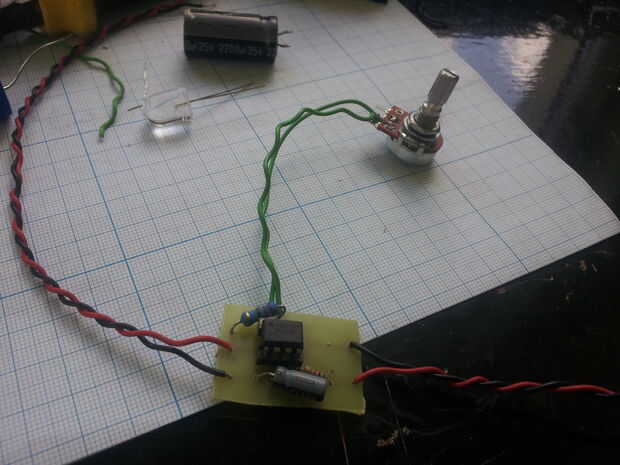

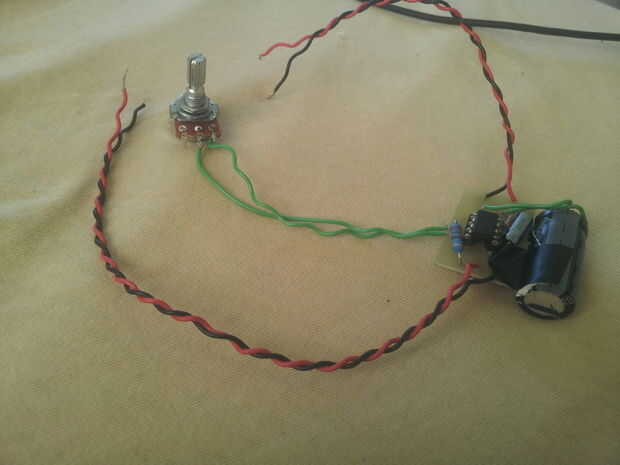

  8. Cables para batería, potenciómetro y salida de la soldadura
  9. ??????????????
  10. Fines de lucro
