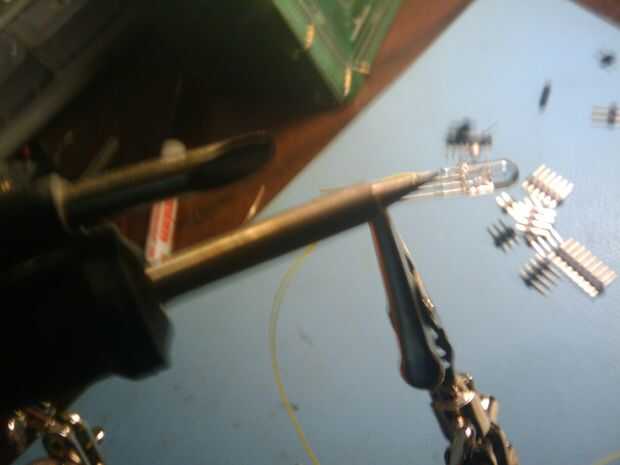

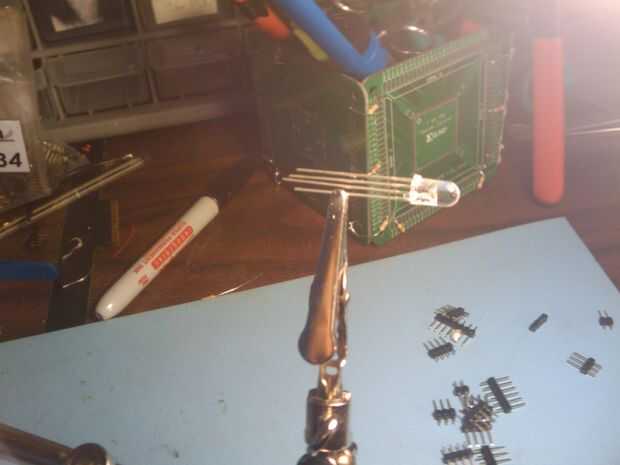

Paso 4: Tiempo de haz de soldadura.

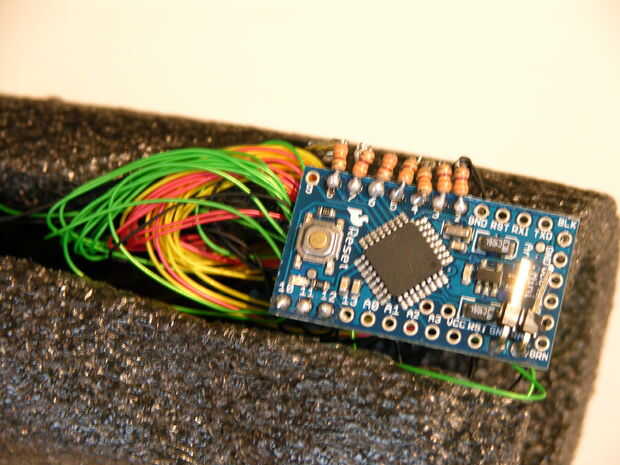

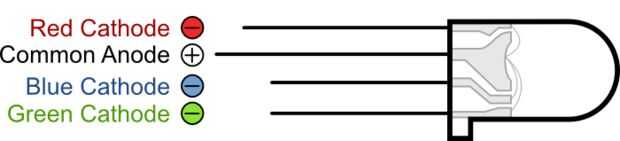

En mi foto por debajo de la Arduino todo cableado, usted puede notar los cables verde, rojo, amarillo y negro. Cosas bastante simples, verde con verde, rojo a rojo, amarillo azul y negro para la línea individual de I/O para el control de la específica dirigida.
¿Recuerdas ese diseño que buscábamos en el anterior?
--1---2---3---4--
----5---6---7-----
--1---2---3---4--

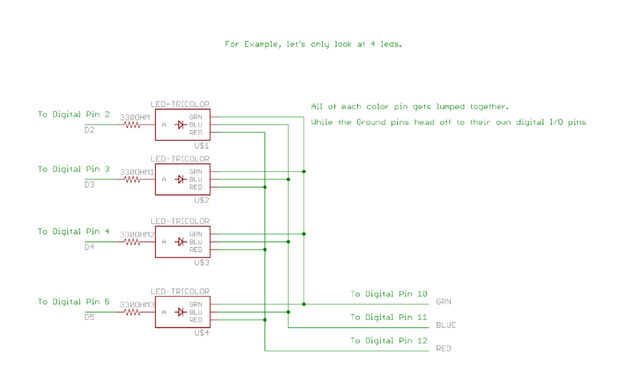

Al soldar los cables tienes que conectar 4 leds en pares. Esto le permitirá 1 eje de control para ambos.
Cuando los cables de soldaduras hechos deberás acabar con 7 alambres de tierra y 3 paquetes de 7 cables de color.
