Paso 1: Preparación para la programación
Estoy suponiendo que ya tienes un diseño de bloques listo para ser sintetizados.

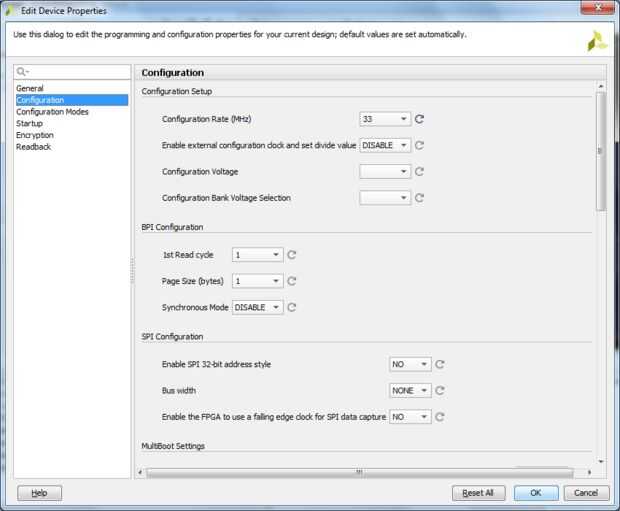

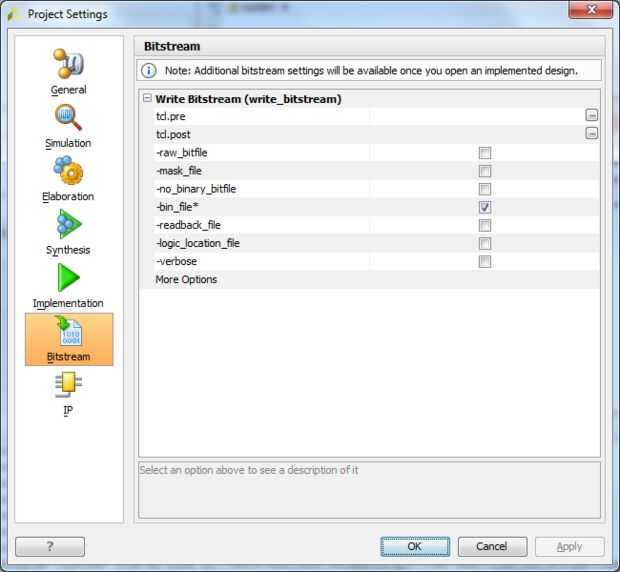

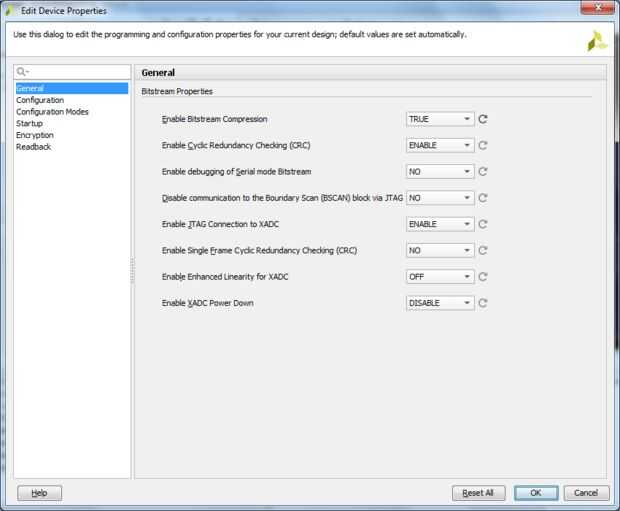

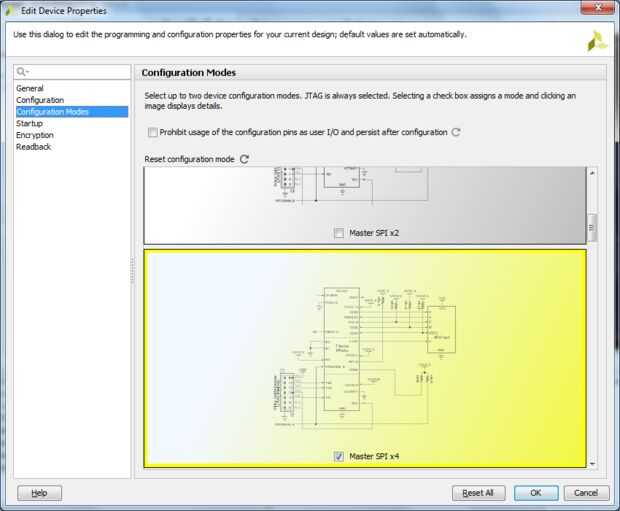

Vaya a proyecto -> Bitstream. Marque la casilla de al lado - bin-Vivado sabe para generar un archivo bin y un archivo de bits del archivo. Síntesis de ejecutar y abrir el diseño sintetizado. vaya a herramientas -> Editar propiedades del dispositivo. General establece la compresión de Bitstream de habilitar en "TRUE". Bajo configuración configure el tipo de configuración (Mhz) "33". Finalmente en modos de configuración seleccione Master SPI x4. La configuración para la configuración de velocidad y modo puede diferir de la placa así que consulte la documentación de su placa.
Haga clic en aceptar y guardar el diseño. Puede pedir guardar un nuevo archivo de restricciones o a uno ya existente. Personalmente escribo a mi archivo existente como sólo agrega unas cuantas líneas de programación. Generar el flujo de bits. Sin embargo no programe la Junta.
