Intermitente un programa MicroBlaze (5 / 5 paso)

Paso 5: Programa de la Junta

Regenerar el bitstream, esto construirá el programa c en binario. Este paso puede variar desde tablero debido a las diferencias de la memoria.

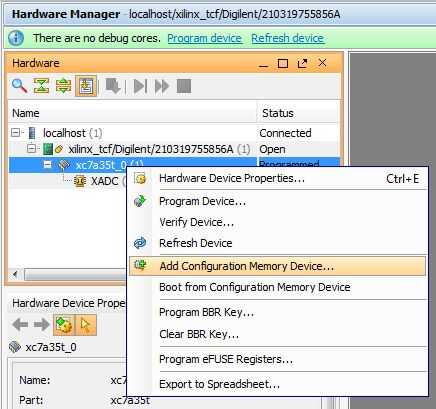

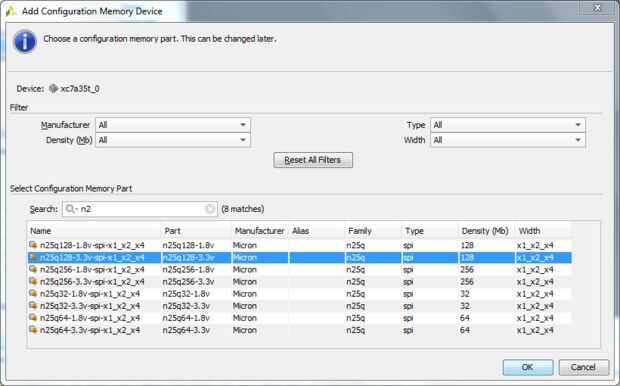

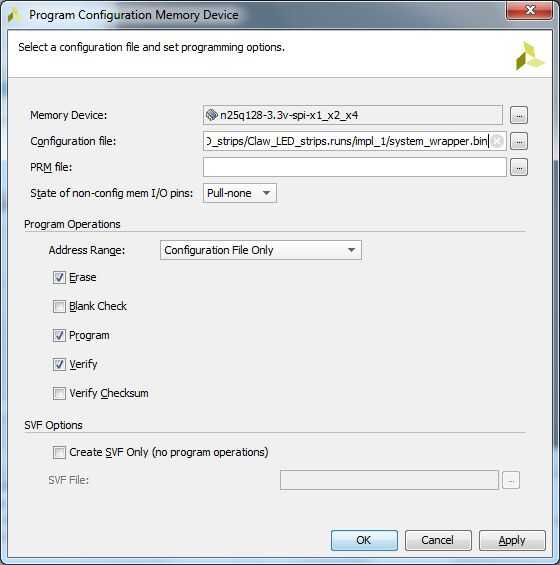

Asegúrese de que la Junta está en modo programación SPI de Quad. Para el Arty, esto significa que JP1 se rellena con un puente. Abra el administrador de Hardware y abrir el dispositivo. Haga clic derecho sobre el dispositivo y haga clic en Agregar configuración de memoria del dispositivo. La siguiente ventana le pedirá para el chip de memoria que está en su Consejo en el caso de lo Arty el chip es un Micron n25q128-3.3v parte. Encontrar y seleccionar la pieza y haga clic en Aceptar. Un cuadro de diálogo le preguntará si desea programar el dispositivo ahora. Haga clic en Aceptar para ello. Seleccione el archivo bin en el directorio PROJECT_NAME.runs/impl_1 el archivo de configuración y haga clic en Aceptar. Vivado ahora borrar y reprogramar la memoria en la placa. Para ejecutar el proyecto, la Junta Directiva del ciclo de alimentación.

Si usted está interesado en el Arty, se puede encontrar más información aquí.
