Intermitentes a circuito con temporizador EN555P y resistencias DIY experimento (1 / 1 paso)

Paso 1: Materiallist y esquemas

Lo que usted necesita:

Fuente de alimentación (USB TTL módulo 3, 3V hacia fuera)

Protoboard

Puente de alambre

Puente o Cable

2 x resistencia de 1K Ohm

Resistencia 560 ohmios

Temporizador NE555P

LED

varios condensadores para Blinkfrequency:

16V-22Uf/33uF/47uF/100uF/120uF/220uF/330uF/470uF /
680uF/10 00uF/1200uF/2200uF/3300uF

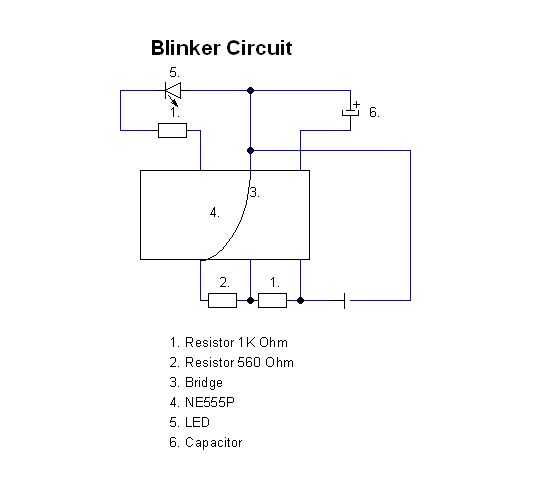

Conecte todos juntos como se muestra en los esquemas y lo prueba.
