Paso 2: Circuito básico

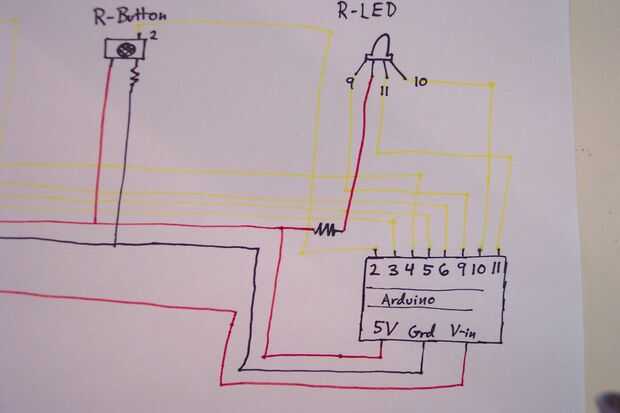

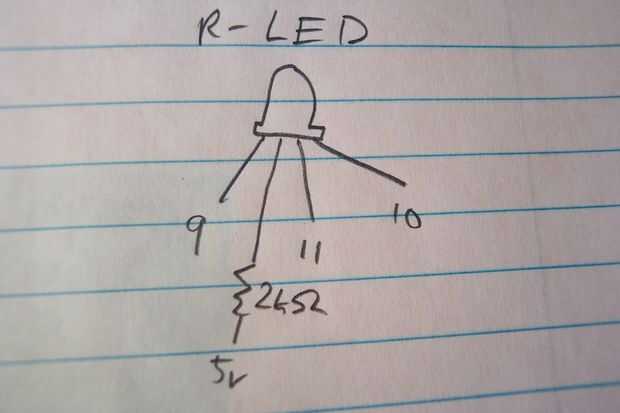

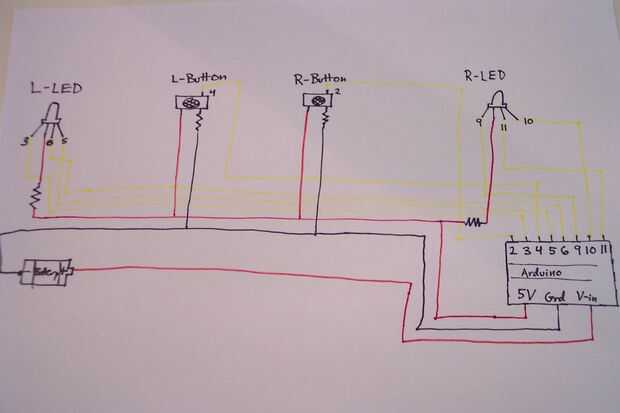

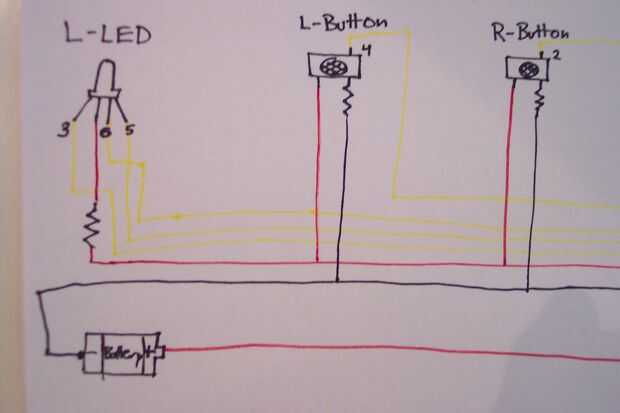

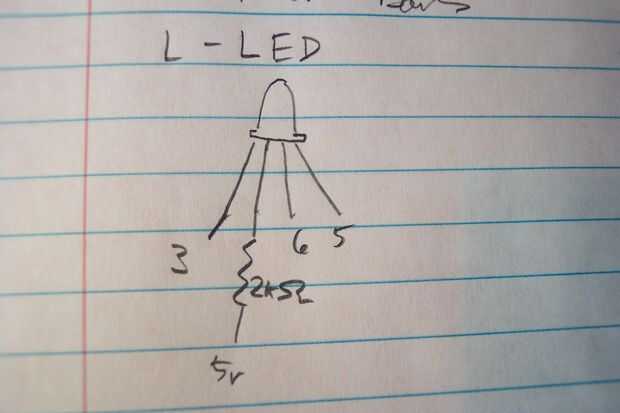

Así que el diseño de este proyecto se reduce al esquema para los LED y los botones en los cuadros. Es mucho más fácil ver el circuito de las fotos pero voy a describir solo para estar seguro. Hay tres cosas que necesitan para conectarse a arduino: la batería, LEDs y botones. Los LEDs son conectados a 5V a través de un resistor (valor de la resistencia depende de su LED) y tres cables de la señal. Los botones tendrán un 5V, tierra (a través de una resistencia, una vez más la resistencia depende de su botón) y señal de cable. Usted también necesitará los cables en V y suelo conectar la batería a arduino. Es la medida del circuito! Para mantener las cosas simples utilizan un alambre central de tierra y 5V que funcionó toda la longitud de la barra de modo que pude soldar todos los componentes sobre ellas donde eran necesarias (usa este cable para conectar la batería, así).
Info extra:

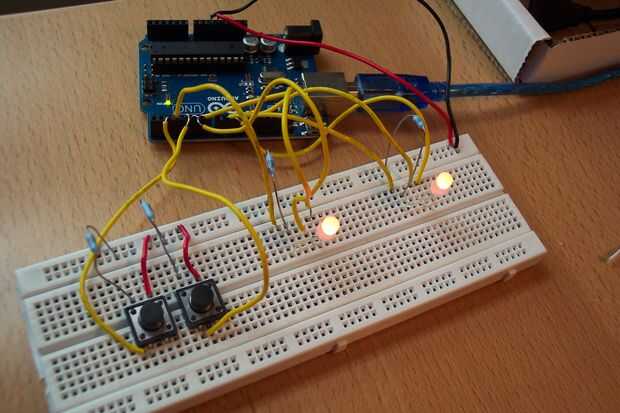

Una vez que tengas todas las partes te recomiendo breadboarding sus componentes en el circuito para hacer unas pruebas y asegúrese de que el programa funciona correctamente. Tenga en cuenta que la forma de conectar tu LED RGB puede ser diferente dependiendo de qué tipo usted tiene (tengo RGBs de ánodo común). Controlar las RGBs usando los pines PWM del arduino así que asegúrese de que conectes los LEDs a los pines mismo exactos hacer (pueden usar otros pines PWM pero tienes que modificar el código). Una vez que lo tienes configurado, entonces usted está listo para probar con mi programa, o su propio!
