Paso 4: Para soldar los componentes
Al soldar el circuito Asegúrese dejas una pequeña longitud de alambre extra para los LEDs y arduino, para los botones aunque la distancia de cable entre ellos debe ser exactamente igual a la distancia entre los orificios de montaje (o muy cerca). Resulta muy difícil empujar el alambre de es demasiado largo. No puedo te ayudo con longitudes exactas de alambre porque dependiendo de la colocación del LED, número de LEDs, manillar forma y colocación de botón, las longitudes de alambre utilizan cambio dramáticamente. Te recomiendo empujar sólo un alambre a través de ciertas secciones de las barras para encontrar la longitud exacta del cable. Planeé en tener la batería frente al final del manillar con el arduino, por lo que también necesitará medir longitudes del alambre de la longitud del manillar para la tierra y V en los cables.
Limpieza de cableado:

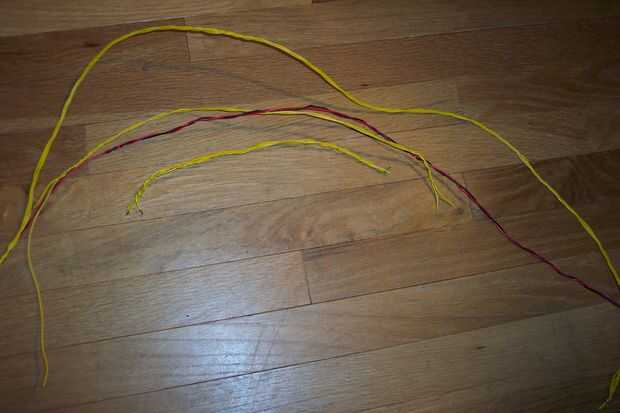

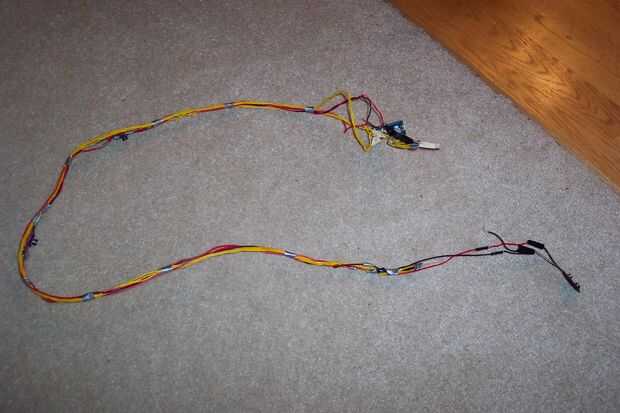

Para limpiar el cableado trence algunas secciones, como los tres cables de señal para los LEDs o los 2 cables de señal para los botones. Entonces tomé estos 4 o tan había trenzado de alambres y organizado deben ser unir a los componentes y los grabados todos juntos cada 6 pulgadas o menos. También estableció los componentes para mantenerme de conseguir confundido. Esto guardaba cosas como limpio y organizado posible.
De soldadura:

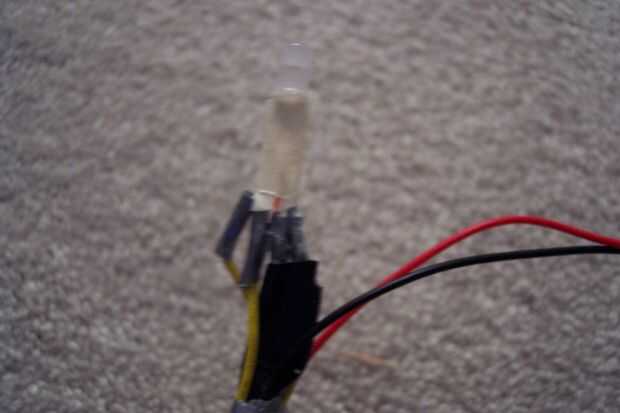

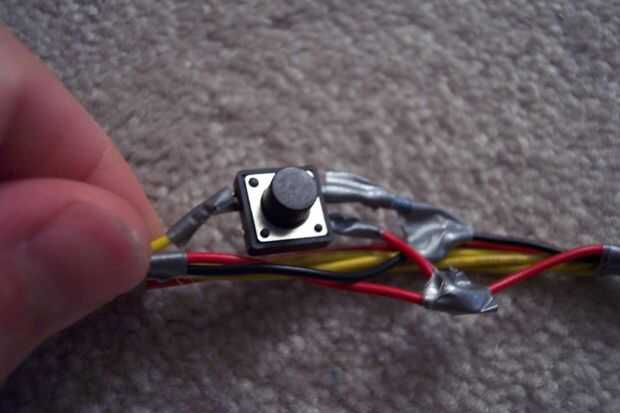

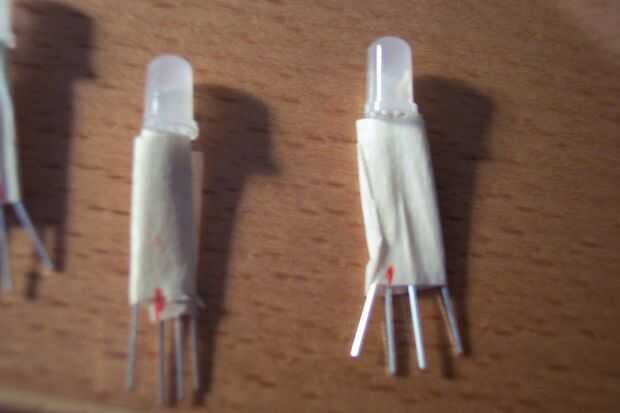

A continuación soldar los cables a mis componentes, dejando el arduino para el final. Uso de un montón de soldadura para conexiones fuertes, durables. Después de soldar Asegúrese de envolver todo expuesto soldadura de juntas y de metal con cinta aislante o algo similar para evitar que cambios/cortocircuitos del circuito accidental.
Pruebas:
Comprobar el circuito esquemático con mina y prueba para asegurarse de que funciona antes de pasar.

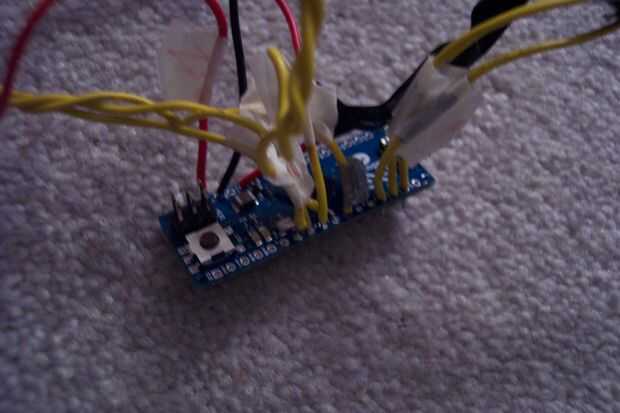

Nota: Si el micro de arduino tiene cabeceras necesitará desoldarles por lo que caben dentro de las barras de la bicicleta. Aquí encontrará una guía impresionante para desoldar.
