Internet Arduino controlado ranura en T XY mesa

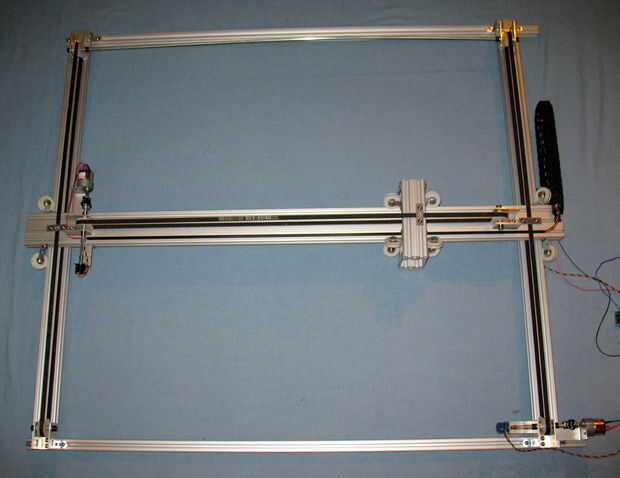

esto es ridículamente fácil (en términos de uso de la herramienta de poder - vea abajo) manera de hacer una precisión inferior tabla XY.  Con la amplia disponibilidad de la T-ranura extrusiones en Amazon y Ebay y utilizando simples mejoras para el hogar tienda hardware, esto es una gran manera de construir este tipo de proyectos.  Con patio puerta rodillos en ángulo es una manera de bajo costo y fácil de manejar lo que son a menudo compleja mecánica en máquinas CNC.

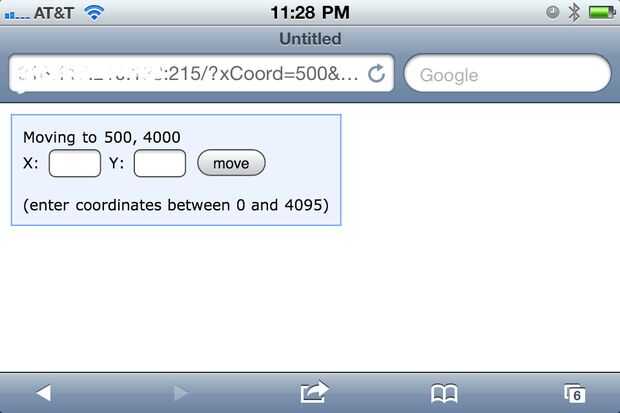

Puedes probar este proyecto hacia fuera vivo en Internet!  Está en el Sandbox de TeleToyland 2.

Esto es una segunda versión de un Instructable anterior y es otro enfoque para llegar a un menor costo, menor precisión XY mesa.

¿Qué tan fácil es "ridículamente fácil"? Aquí está una lista de todas la fabricación requerida:
1) para cada uno de los seis soportes de polea de correa, cortados 2.25" de aluminio de canal, la sincronización taladre dos orificios de 1/2" (Pro-tip: usar un taladro de paso) y dos agujeros de 13/64".
2) corte 7" de los extremos de dos extrusiones de ranura en t de 1" x 2".

Ti! El resto es como armar un Erector set. Tuercas y tornillos. T-Slot es tan genial! :-)

El enfoque anterior está funcionando bien, pero tener la capacidad para fácilmente ajustar cada una de las partes es una gran ventaja de la ranura en T.  Apriete las correas con tornillos en la madera puede ser difícil conseguir apenas a la derecha, pero con ranura en T es muy fácil.  Mientras que el costo es un poco mayor mediante el uso de rodamientos vs diapositivas del cajón, no tenemos las correderas sobresale como hacemos ahora, tropezar y atrapados en radios de bicicleta. :-)

Además de la ranura en T, tratamos de mantener las piezas fácilmente disponibles (es decir de tiendas de mejoras para el hogar) y como siempre, que requieren la menor cantidad de precisión de perforación etc..  Hemos construido un montón de proyectos, y cualquier cosa que requiera un agujero a perforar en un lugar en particular parece ser difícil de conseguir justo.  Contamos con las herramientas - punzones, taladros, etc., pero es simplemente más fresco para poder utilizar una sierra para metal y taladro de la mano! :-)

Aquí está un video de él en funcionamiento durante la prueba:
