Paso 3: Y eje carro

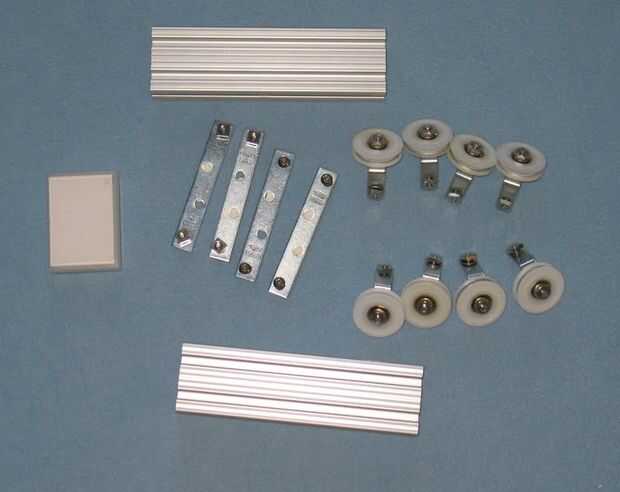

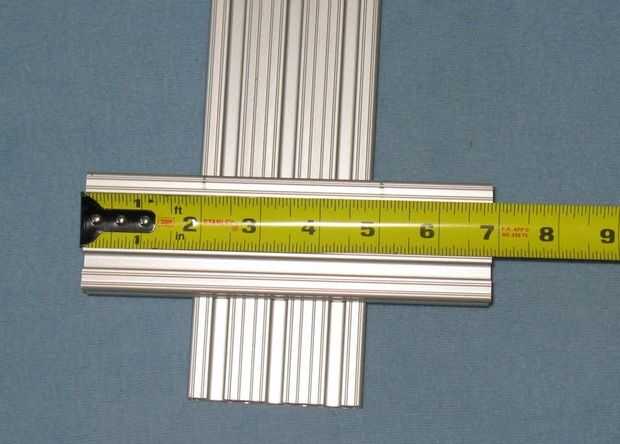

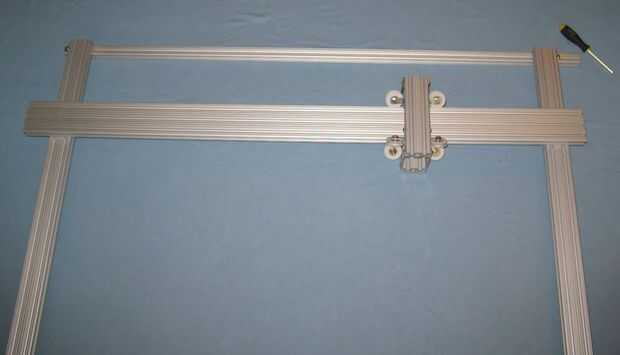

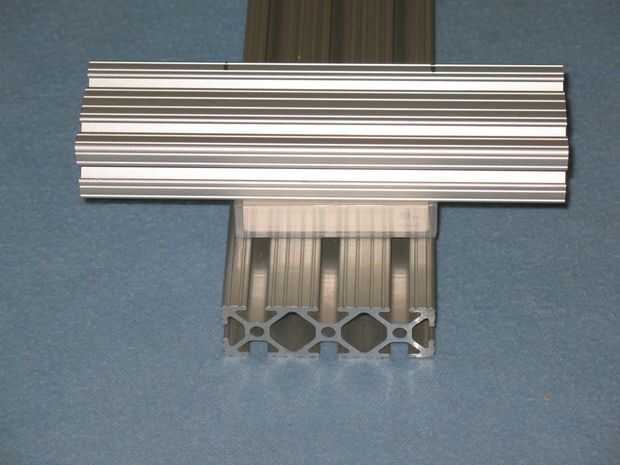

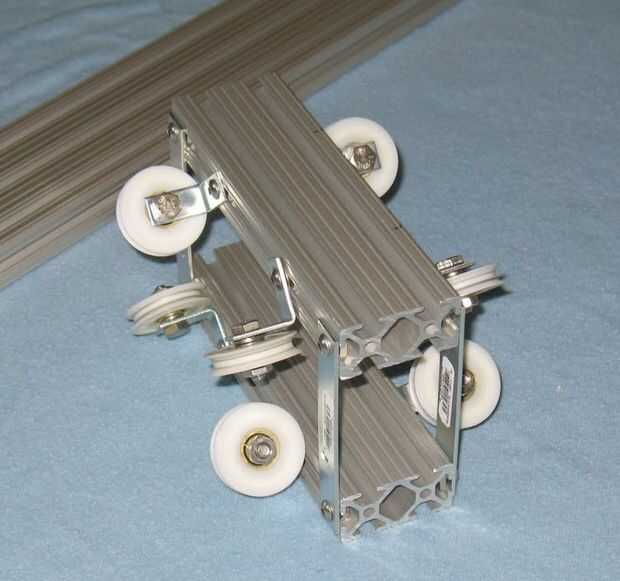

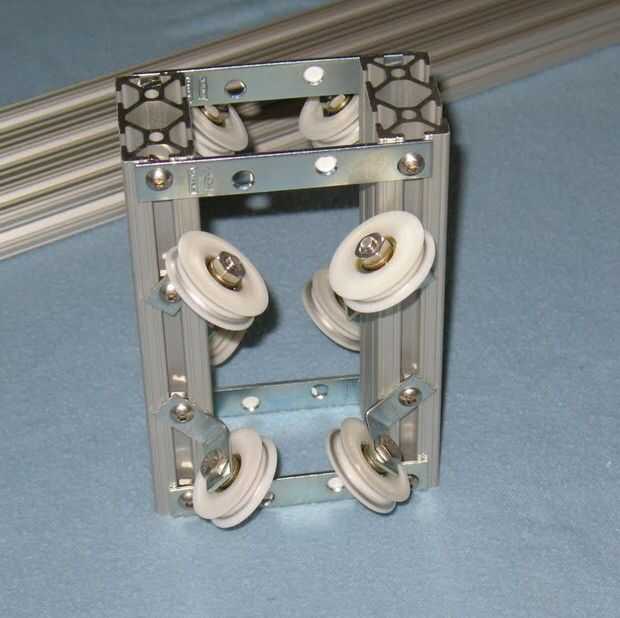

Para el carro del eje Y, se utilizaron los dos 7" 1 x 2 piezas que cortamos anteriormente. Los rodillos están montados en los soportes de ángulo de 1", y es mejor que les resbale en las piezas de 1 x 2 antes de usar las placas de 4" para mantenerlos aparte. Una vez que los son, pueden apretar los rodillos. Puede ayudar el utilizar un pedazo pequeño de madera o algo para establecer la brecha primero. Para nosotros, la brecha era de 5/8" y nos encontramos con un caso de mini-DV que era justo. Entonces, es un proceso de apretarlos y reajuste/apretarlos todos hasta que esté recto y se ve bien.

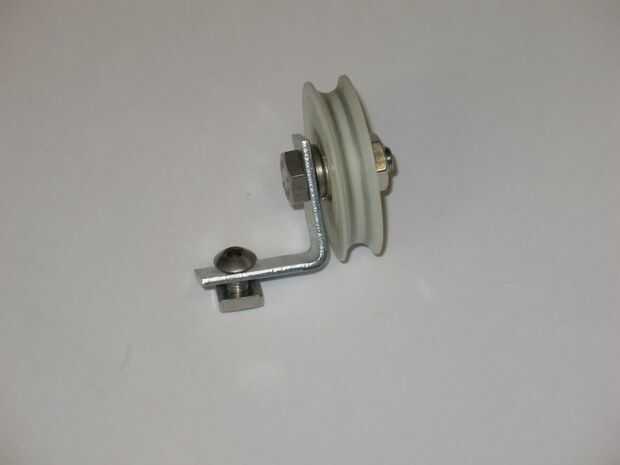

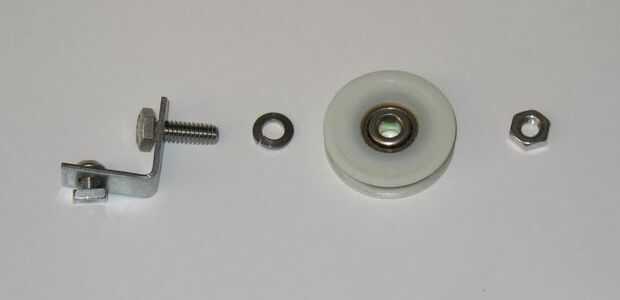

1" los soportes de ángulo, el agujero para el perno 1/4" podría tener que taladrar con un 1/4" bits.

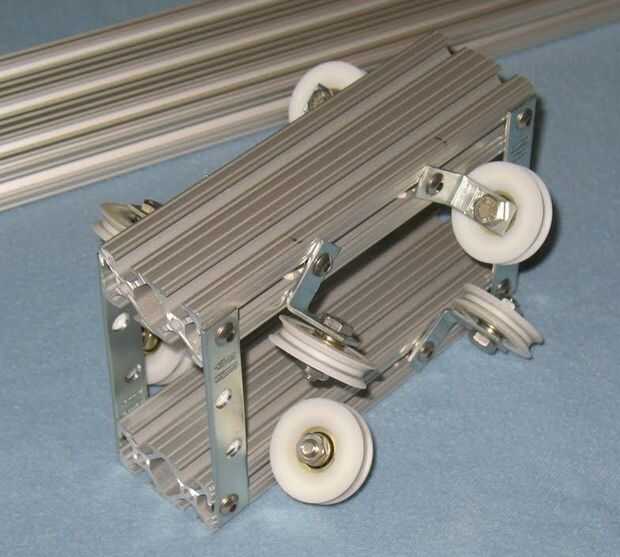

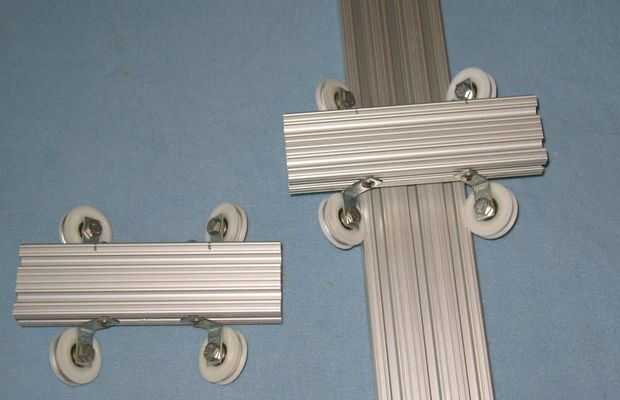

Poner cuatro rodillos en una sola pieza de 1 x 2, alineado, entonces hizo al otro lado, entonces conectado junto con las placas de 4".

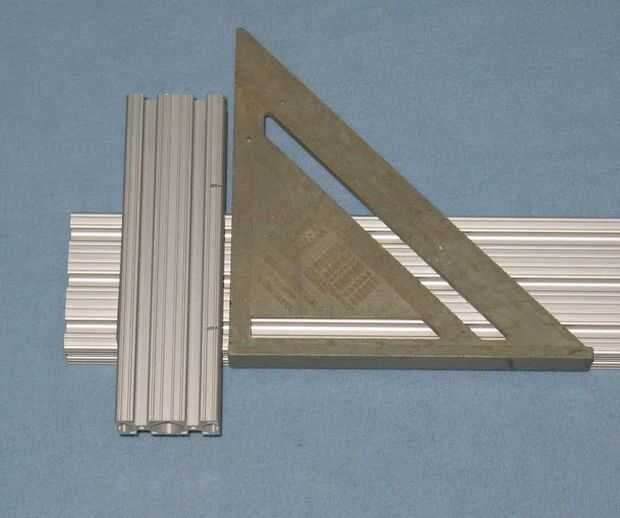

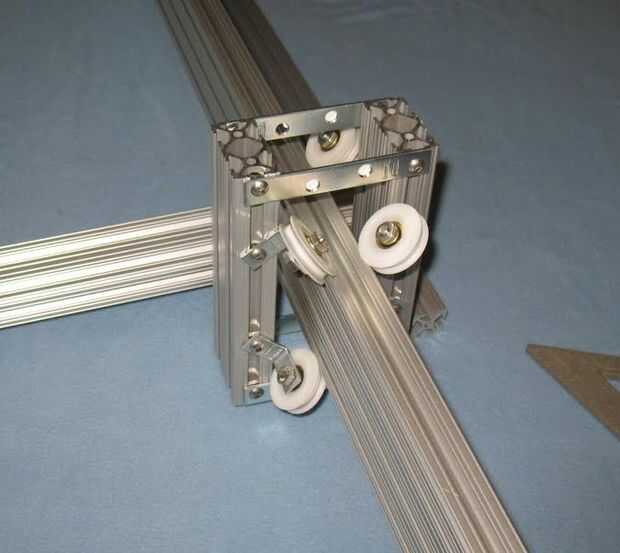

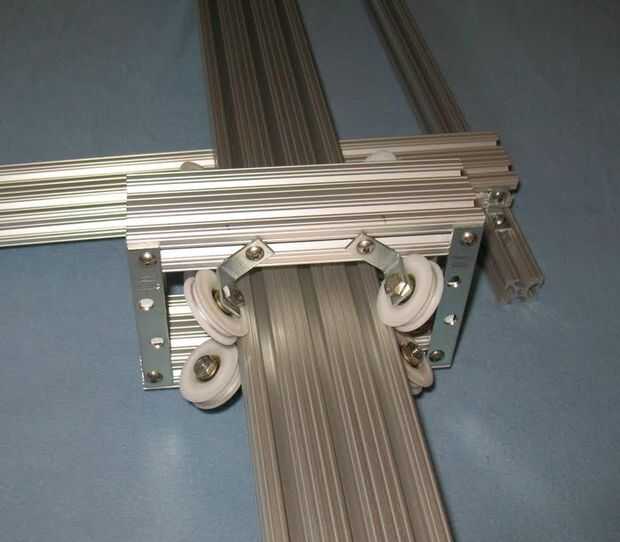

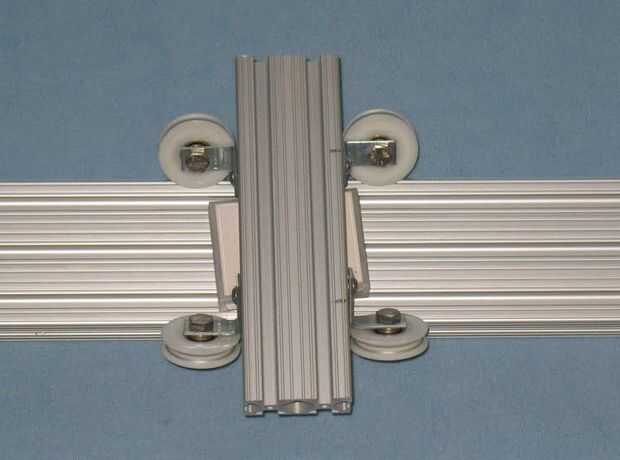

Asegúrese de que los surcos de las ruedas encajan muy bien en los extremos de la ranura en T 1 x 2. Además, asegúrese de que todos tocan la mayor parte del tiempo. Se utilizó 1 x 3 y poner el carro en él es lado etc. para obtener los rodillos todos apenas a la derecha - girar la barra de 1 x 3 y ajustando cada rodillo uno por uno en varias pasadas.
La correa de distribución Y eje tiene que ir allí. Ya sea agregar mientras que usted está haciendo esta parte, o usted puede aflojar un par de soportes y ruedas (hacer uno a la vez para mantener el resto de los rodillos apretados) luego añadir-no un gran tratar de cualquier manera. Nuestros cuadros no mostrarlo para la simplicidad, pero pueden ayudar tal vez agregarlo y sujetándolo con una banda elástica para mantener fuera del camino.
