Internet Arduino controlado ranura en T XY mesa (5 / 10 paso)

Paso 5: Los soportes de la polea de correa de distribución

Se trata de la mayor parte de la fabricación para el proyecto y no demasiado duro.  Este enfoque es una mejora grande sobre el plástico que el proyecto anterior y con la ranura en T, son muy ajustable.

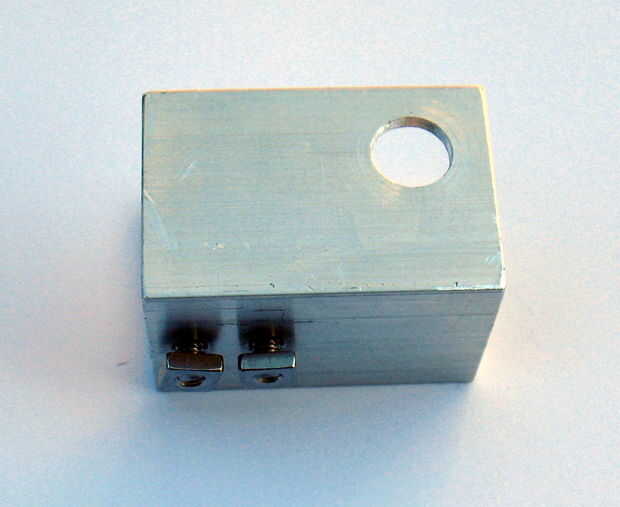

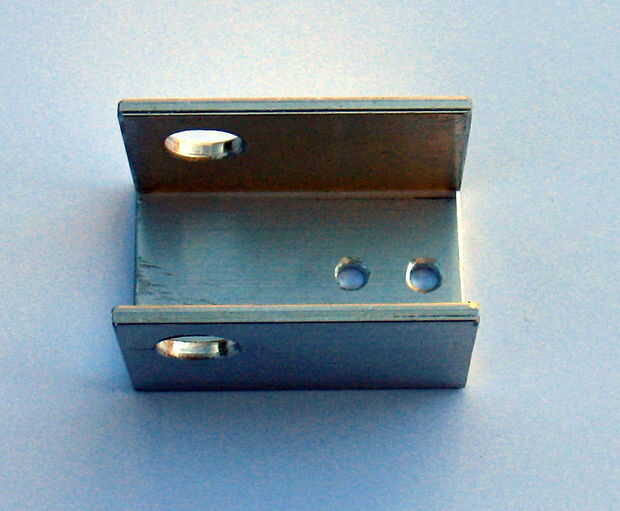

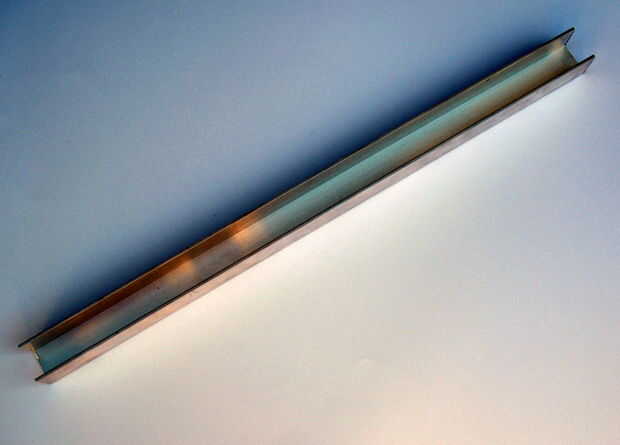

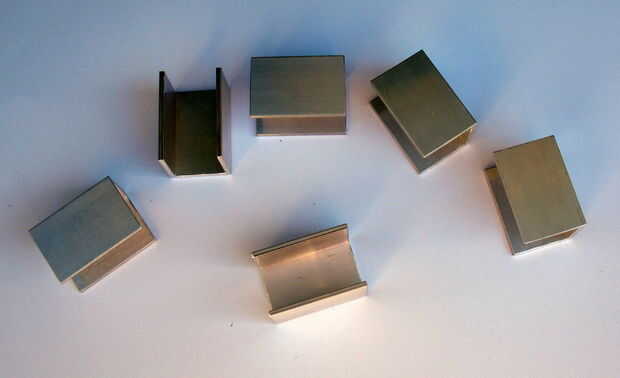

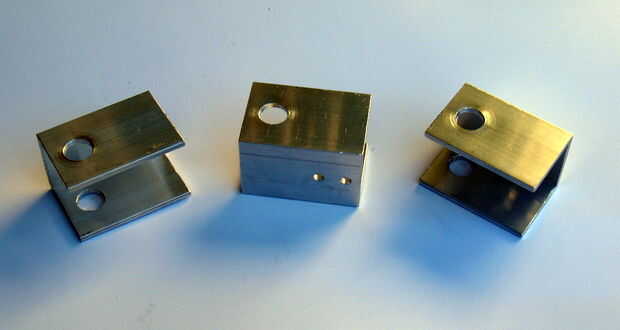

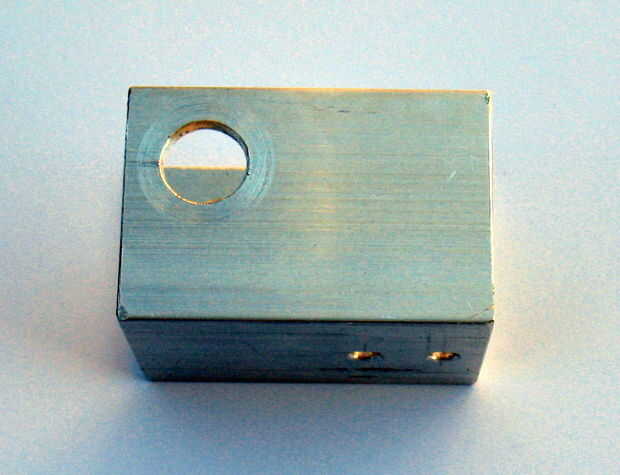

Cortar el aluminio de canal en seis longitudes de 2.25", luego taladre dos agujeros de 1/2" en los lados (1/2" desde el extremo y el lado abierto) y dos orificios de 7/32" para los tornillos de #10 en la parte inferior de cada uno (1/4" y 3/4" del extremo y centrado en el canal). Use un taladro de paso para los agujeros de 1/2"- es mucho más fácil que tratar de utilizar una 1/2" broca.

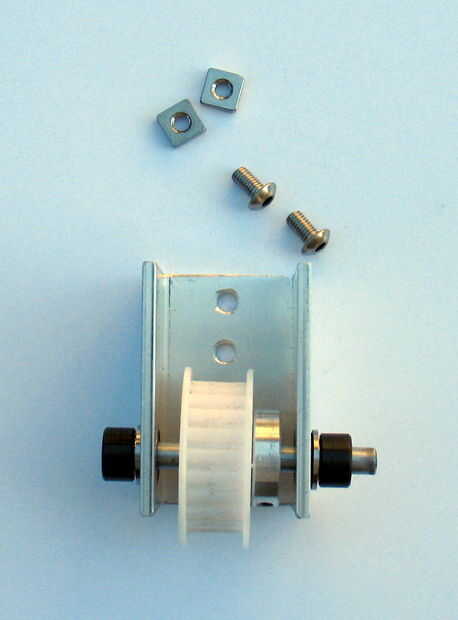

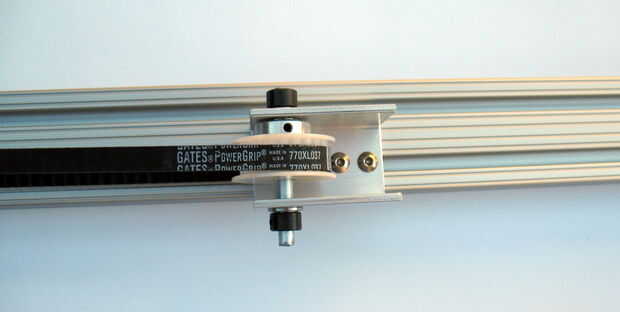

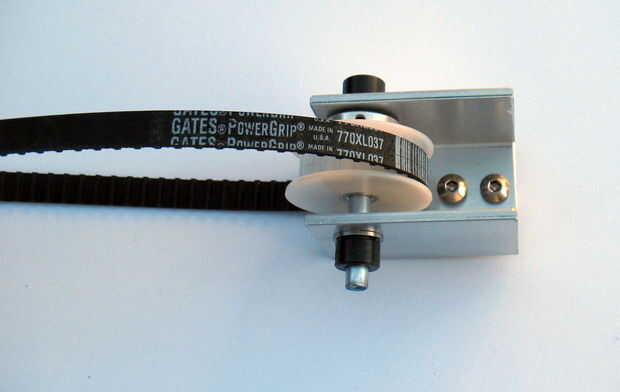

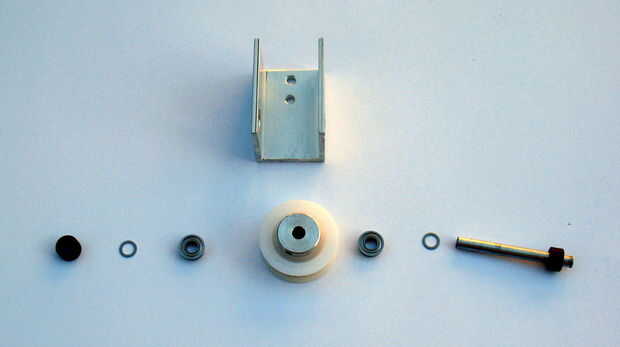

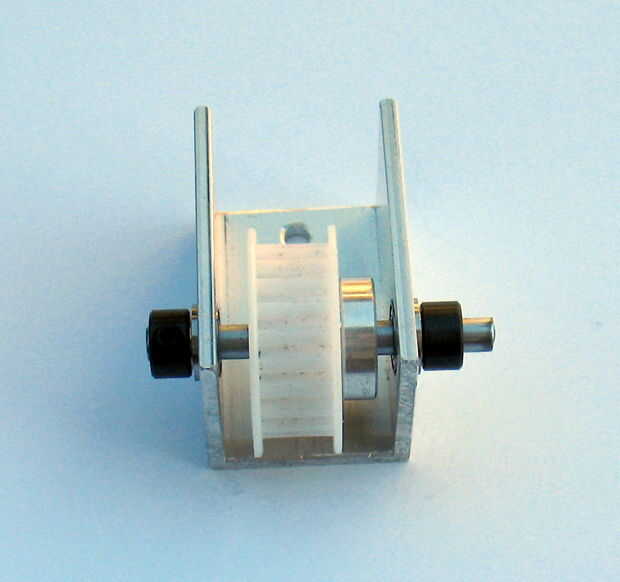

Puedes ver cómo hemos reunido las partes de estas en las fotos.
