Paso 2: Un pequeño hack - broche de presión un pin

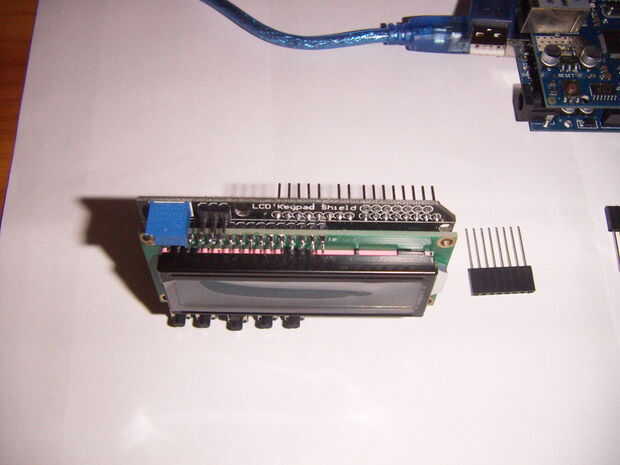

El escudo de Ethernet utiliza pines 10,11,12,13. La pantalla estándar de Arduino (según el código en la página de Arduino) utiliza pernos 2,3,4,5,11,12. El protector de pantalla hecho antes utiliza 4,5,6,7,8,9,10. Que aún choca con el shield Ethernet, pero afortunadamente pin 10 no es realmente necesario, como se utiliza para apagar la luz de fondo. Hay un transistor que controla esta luz, y el hack simple es romper el pin 10 en el tablero de LCD. Ahora la luz de fondo siempre está encendido y hay hay conflictos con el shield Ethernet. Para quitar este pin, cogerlo con unos alicates y doblar hacia adelante y hacia atrás hasta que se despeguen. Como otra opción, es posible rastrear la pista del PCB y cortar esto.
El próximo número es la altura de la Junta. Buscar en ebay para cabezal apilable de Arduino. Este proyecto necesita unos 6 y unos 8s, y estos a menudo vienen en los kits. Haz unos cuantos más: son muy baratos y será muy útiles para otros proyectos.
El hardware está casi listo, enchúfalo todos juntos.
