Internet de Toots (IoT): Social Whoopee cojín (1 / 7 paso)

Paso 1: Materiales y habilidades

El lado del hardware de este proyecto consiste en comprar una máquina de efectos de sonido y añadiendo capacidad wifi. Necesitarás conocimientos básicos de soldaduras (mina son bastante malos pero consiguió el trabajo hecho) y familiaridad básica con Arduino.

Materiales:

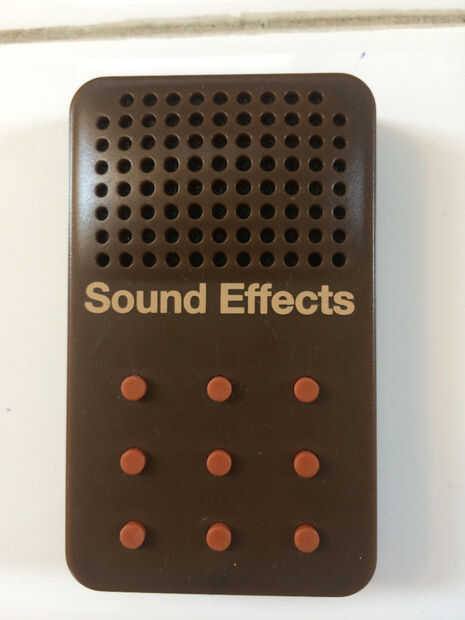

• Máquina de pedos. Usé esta:

  http://www.amazon.com/Mini-Fart-Fanfare-Sound-Effects/dp/B009P4OQYS, $8

• ESP 8266. Utilizo esta placa breakout de Adafruit: https://www.adafruit.com/products/2471, $10
• La batería. Usé un 500 mAh LiPo: https://www.adafruit.com/products/1578, $8
• Un interruptor pequeño como este: https://www.adafruit.com/products/805, $1

Herramientas:

• Dremel
• equipos de soldadura, alambre
• acceso a una impresora 3d
• tornillos - usé tornillos M3 largo para armar el caso recién ampliada.
• arandelas - utilicé unas arandelas pequeñas al espacio los tornillos porque eran un poco demasiado largas.
• pegamento - para fijar el interruptor a la caja
• Cargador para cargar la batería, tales como

  https://www.Adafruit.com/products/1304 ($6)

• Cable FTDI para programar el ESP8266, como https://www.adafruit.com/products/284 ($15)

Cuenta total de materiales es aproximadamente $30

Notas:

Tornillos: me hubiera gustado utilizar tornillos M2.5 pero no pude encontrar ninguno que tardaron bastante en mi ferretería. Como resultado usé tornillos M3 (diámetro mayor) y tuvieron que perforar los orificios un poco para mantener la caja de plástico se agriete con estos tornillos.

Arandelas: mis tornillos eran un poco demasiado largos. Usted podría cortarlos si tienes un molinillo. En lugar de ello acabo de añadir unas arandelas pequeñas como un espaciador para ajustar los tornillos de la caja.
