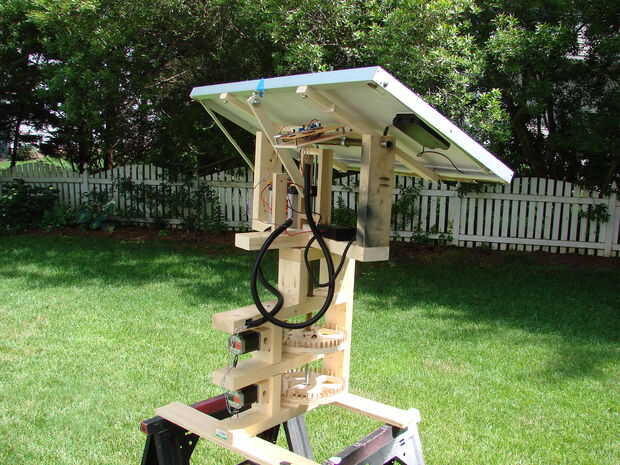

Paso 9: Eje de elevación

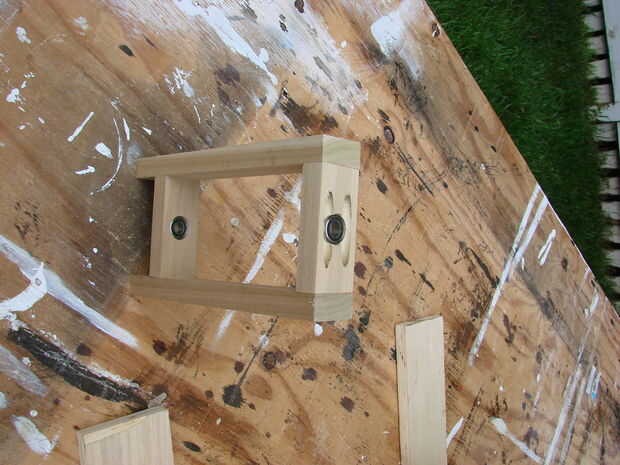

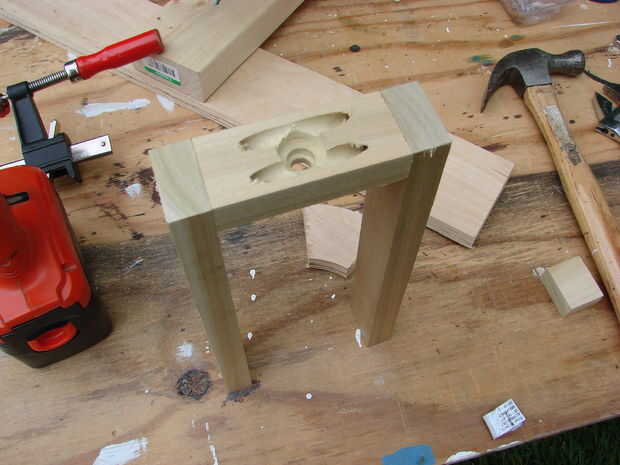

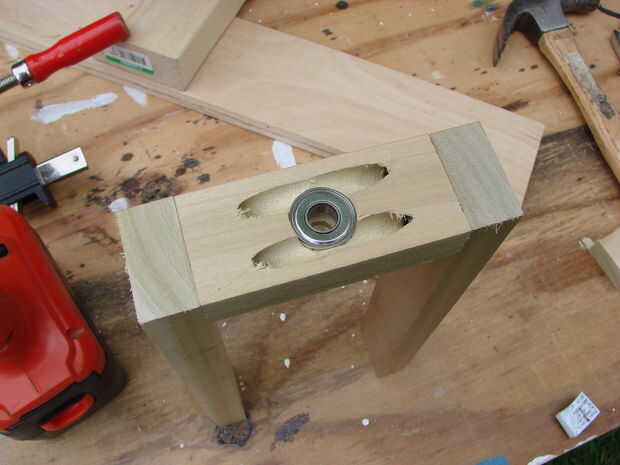

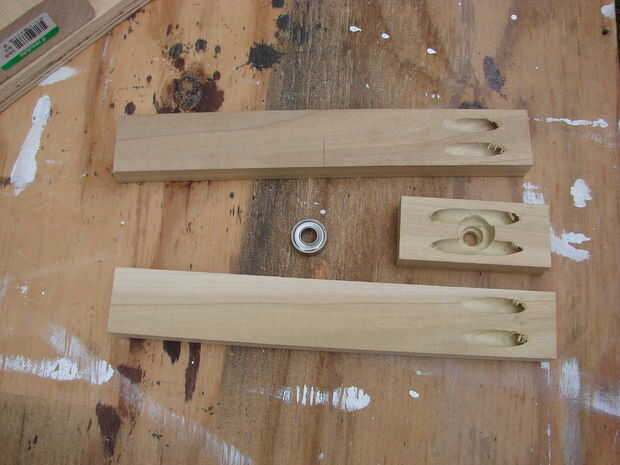

La varilla roscada lleva una parte del peso del panel dependiendo del ángulo de elevación. Para apoyar la varilla roscada expuesta, fue creada una estructura de 0,75 x 1,5" álamo. Piezas fueron cortadas a longitud usando el inglete vio y ensambladas con tornillos de bolsillo. Un rodamiento de bolsillo fue perforado usando la broca para las piezas superior e inferior de 5/8" forstener para asegurar la rotación lisa.

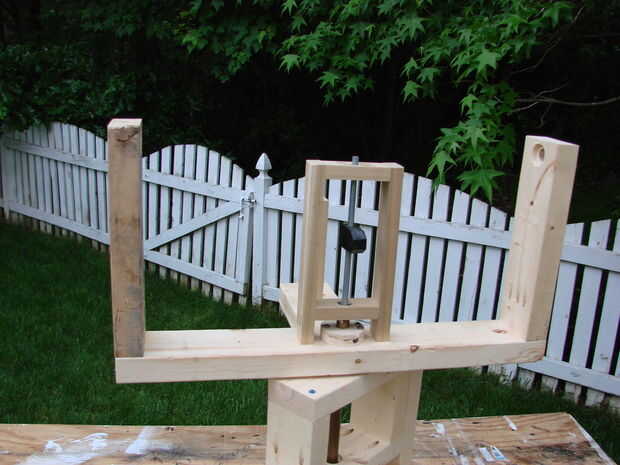

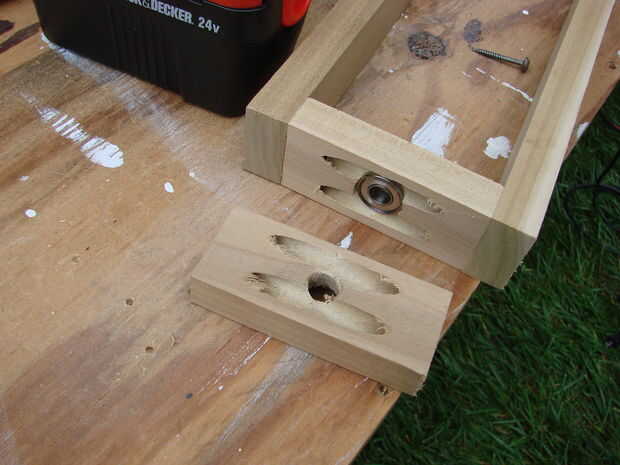

Originalmente sólo había planeado en un solo soporte en la parte superior, pero el peso del panel desvió la varilla roscada lo suficiente como para hacer contacto con el poste de la cortina. Se realizó un segundo bloque de cojinete para soporte inferior. Tenga en cuenta que los agujeros de ocultación son diferentes para los 2 bloques del cojinete. El bloque superior tiene los agujeros de bolsada en el lado del bolsillo de cojinete y el bloque inferior tiene los agujeros de bolsada en el lado opuesto al rodamiento de bolsillo. De lo contrario la broca para atornillar los tornillos de bolsillo no será capaz de encajar en el espacio entre los montantes, por lo que no podrás apretar los tornillos con la broca de destornillador de bolsillo estándar tornillo.
El movimiento de elevación es causado por una tuerca arriba y abajo de la varilla roscada expuesta del montar a caballo. Una tuerca de acetilo encargo fue hecha para esto. He utilizado acetil ya que es un plástico común para este tipo de aplicación. El desgaste de la varilla roscada será menor que si se utiliza una tuerca de acero. Acetilo es fácil trabajar a máquina y corte con herramientas de mano y tenía un montón sobrante después de las tuercas de mi máquina CNC.

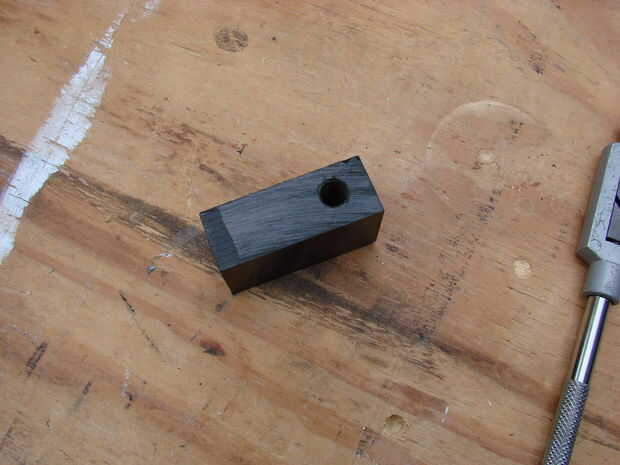

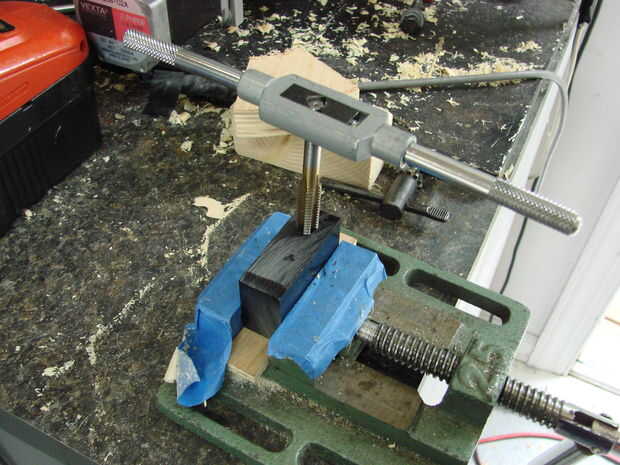

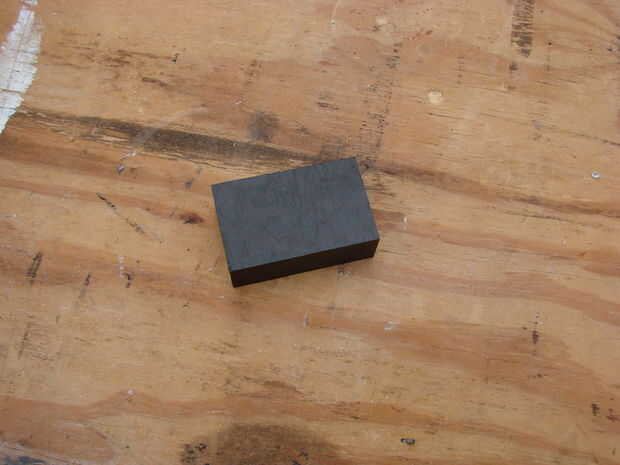

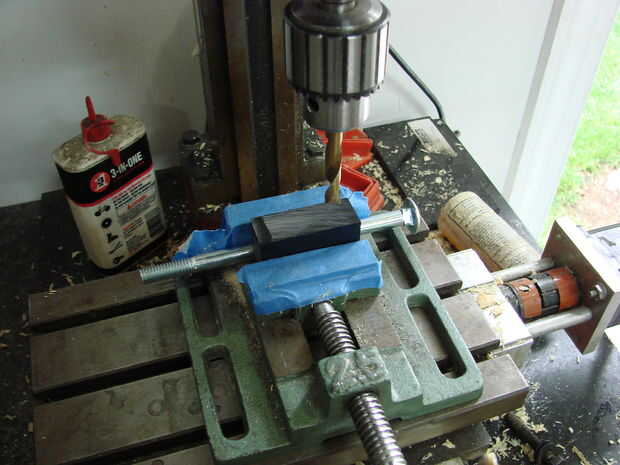

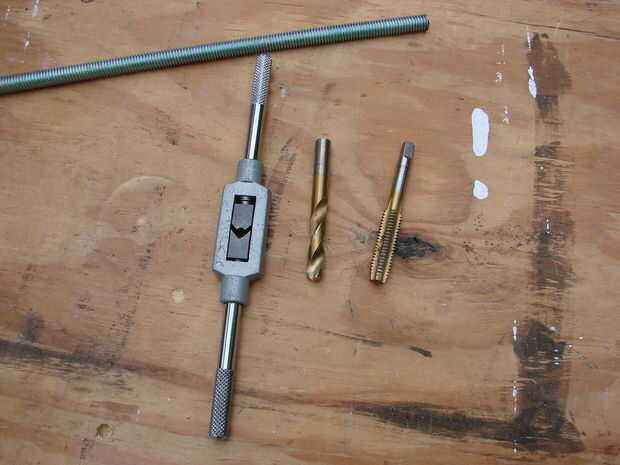

La tronzadora se utiliza para cortar 1" ancho por 2" pedazo largo de acetilo. Entonces un agujero de 3/8-13 fue aprovechado en el acetilo como se muestra en las fotos. Un agujero de ¼" fue hecho en el extremo de la tuerca para fijación a la barra de elevación.

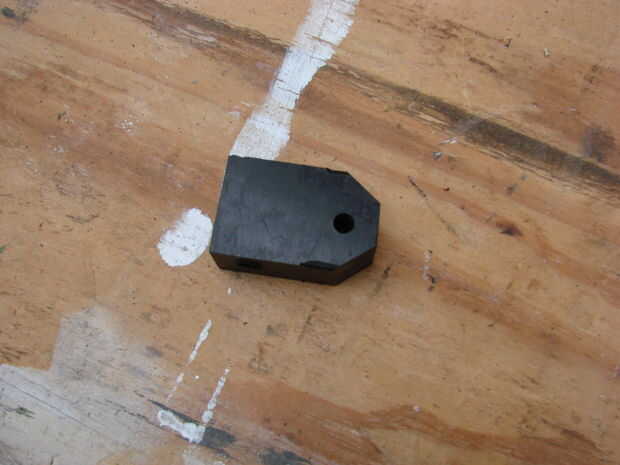

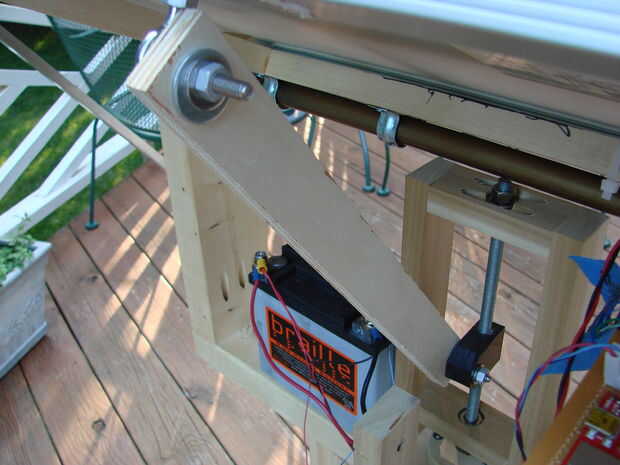

Un perno de ojo se atornilla en el panel. Fijar la tuerca del acetilo a la armella completó el eje de elevación. Corté unos 45 grados chaflanes en los extremos, no hay necesidad real funcional.
